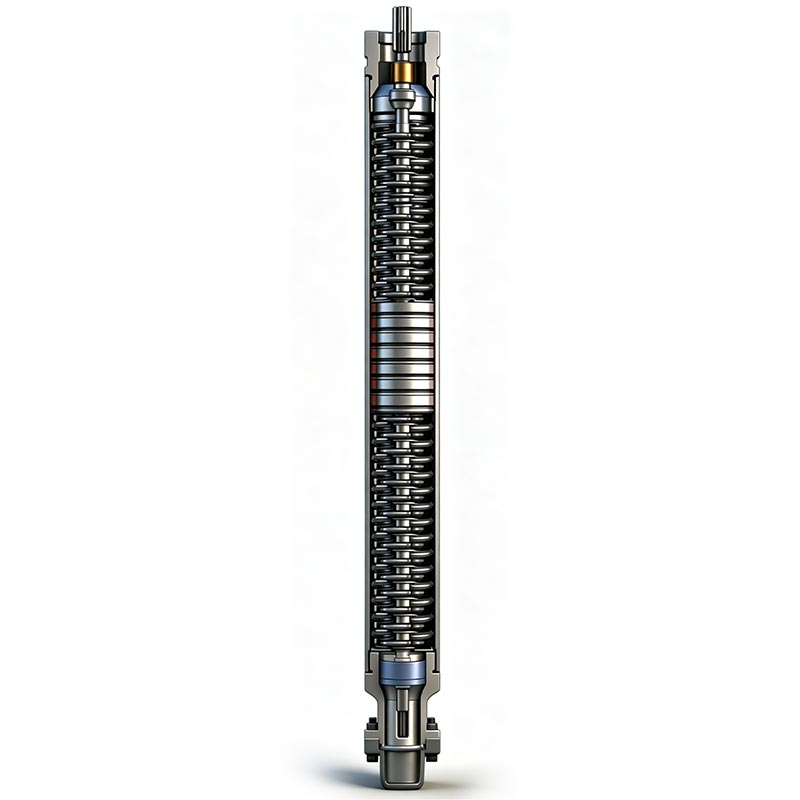

ปั๊มจุ่มไฟฟ้าอุณหภูมิสูง

ปั๊มจุ่มไฟฟ้าอุณหภูมิสูง (ESP) ได้รับการออกแบบมาสำหรับบ่อน้ำอุณหภูมิสูง บ่อน้ำร้อนใต้พิภพ และ ต้องการการใช้งานยกแบบ downhole พัฒนาจากเทคโนโลยี ESP ของบ่อน้ำมัน ผสมผสานการทนทานต่ออุณหภูมิสูง ส่วนประกอบมอเตอร์ โครงสร้างรูบางกะทัดรัด และการออกแบบไฮดรอลิกหลายขั้นตอนเพื่อให้การยกน้ำมีความเสถียร ประสิทธิภาพภายใต้สภาวะใต้ดินที่รุนแรง

ด้วยความสามารถในการทำงานในสภาพแวดล้อมที่มีอุณหภูมิมอเตอร์สูงถึง 260°C และเข้ากันได้กับขนาด 4.5 นิ้ว ถึง 10-3/4 นิ้ว ระบบท่อ ปั๊ม ESP อุณหภูมิสูงนี้เหมาะสำหรับการสกัดพลังงานความร้อนใต้พิภพ บ่อน้ำร้อนอุตสาหกรรม แหล่งน้ำลึกและการใช้งานอื่นๆ ที่ปั๊มจุ่มแบบธรรมดาไม่สามารถทำงานได้อย่างมีประสิทธิภาพ

คุณสมบัติที่สำคัญ

1. ทนต่ออุณหภูมิสูงสำหรับสภาวะ Downhole ที่รุนแรง

ปั๊มได้รับการออกแบบทางวิศวกรรมโดยเฉพาะเพื่อการทำงานต่อเนื่องใน สภาพแวดล้อมใต้ดินที่มีอุณหภูมิสูง ระบบมอเตอร์ใช้วัสดุฉนวนทนอุณหภูมิสูงและ ส่วนประกอบที่มีความเสถียรต่อความร้อนเพื่อลดการเสื่อมสภาพจากความร้อนและรักษาประสิทธิภาพทางไฟฟ้าระหว่างการทำงานในระยะยาว

ประสิทธิภาพอุณหภูมิที่สำคัญ:

ทนต่ออุณหภูมิมอเตอร์ได้ถึง 260°C

เหมาะสำหรับหลุมความร้อนใต้พิภพที่มีอุณหภูมิก้นหลุมสูงถึง 200°C

ออกแบบมาเพื่อการทำงานต่อเนื่องในการใช้งานสกัดน้ำที่อุณหภูมิสูง

ลดความเสี่ยงของการพังทลายของฉนวนและความล้มเหลวของมอเตอร์ที่เกิดจากความร้อนที่มากเกินไป

เมื่อเปรียบเทียบกับปั๊มจุ่มมาตรฐาน ESP ที่อุณหภูมิสูงนี้มีเสถียรภาพทางความร้อนที่ดีขึ้น โครงการบ่อความร้อนใต้พิภพและบ่อน้ำร้อน

2. การออกแบบ Slim-Hole ขนาดกะทัดรัดสำหรับปลอกขนาดต่างๆ

ปั๊มจุ่มไฟฟ้าอุณหภูมิสูง เดิมพัฒนาขึ้นสำหรับการใช้งานในหลุมเจาะแคบในบ่อน้ำมัน มีโครงสร้างเส้นผ่านศูนย์กลางกะทัดรัดที่ช่วยให้สามารถติดตั้งในบ่อที่มีพื้นที่จำกัดได้

การกำหนดค่าปั๊ม ตัวป้องกัน และมอเตอร์ที่ได้รับการปรับปรุงให้โซลูชันการติดตั้งที่ยืดหยุ่นสำหรับเคสที่แตกต่างกัน ขนาด

การใช้งานเคสขนาด 4.5 นิ้วที่มีเส้นผ่านศูนย์กลางภายในขั้นต่ำ 99.6 มม. สำหรับการกำหนดค่ายูนิต

การใช้งานเคสขนาด 5.5 นิ้วที่มีเส้นผ่านศูนย์กลางภายในขั้นต่ำ 118.6 มม. สำหรับการกำหนดค่ายูนิต

การใช้งานเคสขนาด 7 นิ้วที่มีเส้นผ่านศูนย์กลางภายในขั้นต่ำ 150.4 มม. สำหรับการกำหนดค่ายูนิต

การใช้เคสขนาด 8-5/8 นิ้วที่มีเส้นผ่านศูนย์กลางภายในขั้นต่ำ 196.2 มม. สำหรับการกำหนดค่ายูนิต

การใช้เคสขนาด 10-3/4 นิ้วที่มีเส้นผ่านศูนย์กลางภายในขั้นต่ำ 247.9 มม. สำหรับการกำหนดค่ายูนิต

ประสิทธิภาพการยกหัวสูงสำหรับบ่อน้ำลึก

ปั๊ม ESP อุณหภูมิสูงใช้โครงสร้างไฮดรอลิกแบบแรงเหวี่ยงหลายขั้นตอนที่ปรับให้เหมาะกับการใช้งานในบ่อลึก

การออกแบบไฮดรอลิกให้:
ความสามารถในการยกศีรษะสูง
แรงดันเอาต์พุตคงที่
การสกัดน้ำอย่างต่อเนื่องจากบ่อความร้อนใต้พิภพลึก
ปรับปรุงประสิทธิภาพภายใต้สภาวะใต้ดินที่มีอุณหภูมิสูง

เหมาะสำหรับโครงการที่ต้องการการยกแนวตั้งในระยะไกล รวมถึงระบบทำความร้อนใต้พิภพ อุตสาหกรรม การจัดหาน้ำร้อนและการพัฒนาแหล่งน้ำลึก

การทำงานที่มั่นคงและการออกแบบมอเตอร์ประหยัดพลังงาน

ระบบมอเตอร์ได้รับการออกแบบสำหรับการทำงานที่มีภาระสูงและต่อเนื่องในสภาพแวดล้อมที่มีความต้องการสูง

ข้อได้เปรียบด้านประสิทธิภาพหลัก:
ความสามารถในการสตาร์ทด้วยแรงบิดเต็มที่เพื่อการสตาร์ทที่เสถียร
โครงสร้างแบริ่งแรงขับที่ทนทานต่อการรับน้ำหนักสูง
การออกแบบโรเตอร์ที่ปรับให้เหมาะสมเพื่อลดการสูญเสียทางไฟฟ้าและการสร้างความร้อน
ส่วนประกอบโลหะผสมที่ทนต่อการสึกหรอเพื่อความทนทานที่ดีขึ้น

เมื่อเปรียบเทียบกับปั๊ม ESP ทั่วไป การออกแบบมอเตอร์ที่ได้รับการปรับปรุงจะช่วยลดการใช้พลังงานและปรับปรุงในระยะยาว ประสิทธิภาพการดำเนินงานในการใช้งานหลุมที่อุณหภูมิสูง

ข้อมูลจำเพาะทางเทคนิค

คู่มือการเลือกปั๊ม ESP อุณหภูมิสูง

การเลือกการกำหนดค่า ESP ที่ถูกต้องต้องพิจารณาเงื่อนไขของหลุมหลายประการ:

เพื่อการเลือกรุ่นที่ถูกต้อง ลูกค้าควรจัดเตรียม:
ความลึกดี
ขนาดปลอก
อุณหภูมิของน้ำ
อัตราการไหลที่ต้องการ
หัวยกที่จำเป็น
ข้อมูลแหล่งจ่ายไฟ

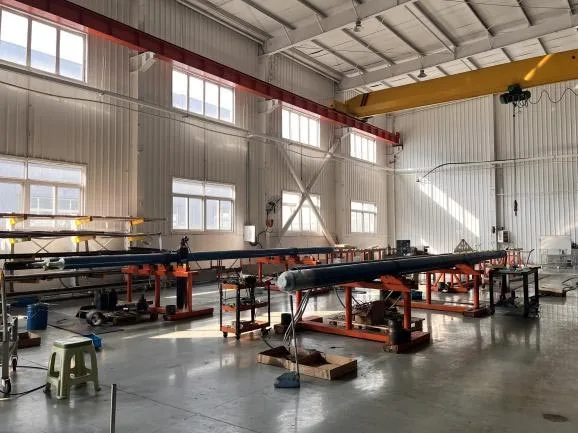

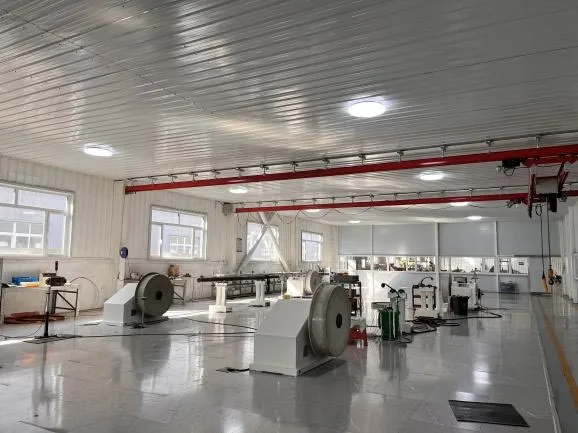

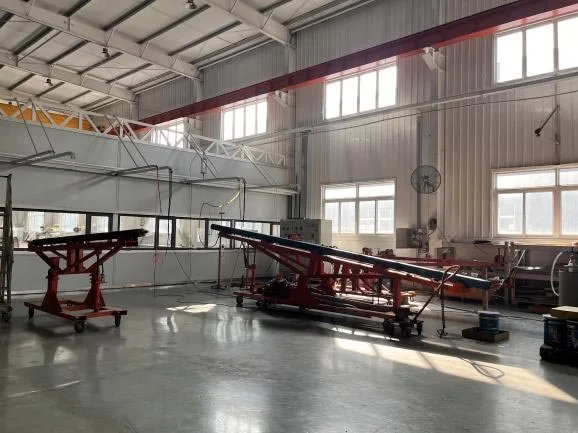

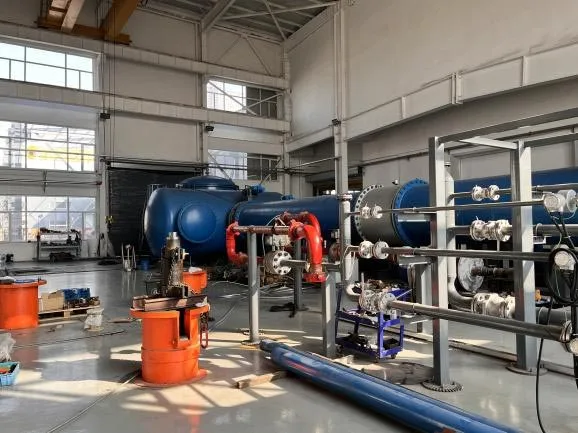

การผลิตและการควบคุมคุณภาพ

ปั๊มจุ่มไฟฟ้าอุณหภูมิสูง ESP แต่ละเครื่องผลิตขึ้นตามการผลิตทางอุตสาหกรรมที่เข้มงวด ขั้นตอน

การควบคุมคุณภาพประกอบด้วย:
การทดสอบประสิทธิภาพของฉนวนมอเตอร์
การตรวจสอบความปลอดภัยทางไฟฟ้า
การทดสอบสมรรถนะของไฮดรอลิก
การตรวจสอบมิติส่วนประกอบ
การตรวจสอบการประกอบ

กระบวนการผลิตมุ่งเน้นไปที่การรับประกันการทำงานที่มั่นคง การประกอบที่แม่นยำ และอายุการใช้งานที่ยาวนานในความร้อนใต้พิภพและ สภาพแวดล้อมที่มีอุณหภูมิสูง

การใช้งาน

ปั๊มจุ่มไฟฟ้าอุณหภูมิสูงถูกนำมาใช้กันอย่างแพร่หลายใน:
โครงการพลังงานความร้อนใต้พิภพ
ระบบทำความร้อนใต้พิภพ
โครงการผลิตไฟฟ้าพลังความร้อนใต้พิภพ
การสกัดทรัพยากรความร้อนใต้พิภพระดับลึก
บ่อน้ำร้อนอุตสาหกรรม
การจัดหาน้ำในกระบวนการอุตสาหกรรม
การใช้น้ำบาดาลอุณหภูมิสูง
ระบบหมุนเวียนน้ำร้อนขนาดใหญ่
การประยุกต์ใช้บ่อน้ำมันและพลังงาน
บ่อน้ำฉีดน้ำอุณหภูมิสูง
การใช้งานยกลงหลุม
สภาพแวดล้อมใต้ดินที่ซับซ้อน

คำถามที่พบบ่อย

คำถามที่ 1: ปั๊มจุ่มไฟฟ้าอุณหภูมิสูง (ESP) อุณหภูมิในการทำงานสูงสุดคือเท่าใด

A1: ปั๊มนี้มีการพัฒนาและปรับให้เหมาะสมอย่างมืออาชีพสำหรับสภาพการทำงานที่มีอุณหภูมิสูงในบ่อน้ำมันที่รุนแรง ทนต่อการทดสอบสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง สามารถรักษาการทำงานเต็มโหลดที่มั่นคงในระยะยาวได้ที่ อุณหภูมิของมอเตอร์อยู่ที่ 200°C และปรับให้เข้ากับอุณหภูมิด้านล่างของรูเจาะที่สูงถึง 163°C ตอบสนองความต้องการในระยะยาวและ ข้อกำหนดการปฏิบัติงานที่มั่นคงของบ่อน้ำอุณหภูมิสูงและบ่อความร้อนใต้พิภพลึกต่างๆ

คำถามที่ 2: การออกแบบเส้นผ่านศูนย์กลางขนาดเล็กเหมาะกับประเภทใดบ้าง

A2: ประโยชน์จากการออกแบบรูบางที่ได้มาตรฐานสูงซึ่งแต่เดิมปรับแต่งมาสำหรับหลุมเจาะแคบในบ่อน้ำมัน โครงสร้างขนาดกะทัดรัดเส้นผ่านศูนย์กลางเล็กของปั๊มจุ่มไฟฟ้าอุณหภูมิสูง (ESP) เหมาะอย่างยิ่งสำหรับ บ่อน้ำที่มีอุณหภูมิสูงแบบเจาะแคบ บ่อน้ำร้อนใต้พิภพบาง และบ่อน้ำเก่าที่ได้รับการปรับปรุงใหม่ มันช่วยแก้. ปัญหาการติดตั้งปั๊มจุ่มขนาดใหญ่ในหลุมเจาะพื้นที่จำกัด และปรับปรุงอย่างมาก อัตราการใช้น้ำอุณหภูมิสูงขนาดเล็กและบ่อความร้อนใต้พิภพ

คำถามที่ 3: สถานการณ์การใช้งานหลักของผลิตภัณฑ์นี้คืออะไร

A3: เดิมได้รับการออกแบบและประยุกต์ใช้กับสภาพการทำงานที่มีอุณหภูมิสูงในแหล่งน้ำมันที่ซับซ้อนและเชื่อถือได้ คุณภาพและประสิทธิภาพที่มั่นคง ผลิตภัณฑ์นี้ประสบความสำเร็จในการขยายไปสู่แหล่งพลังงานและน้ำใหม่ สาขาการพัฒนา ใช้ได้กับบ่อน้ำอุณหภูมิสูงลึก น้ำอุณหภูมิสูงอุตสาหกรรม หลุมจัดหา หลุมแสวงหาประโยชน์จากความร้อนใต้พิภพระดับลึก การผลิตพลังงานความร้อนใต้พิภพ และโครงการทำความร้อนใต้พิภพ ด้วยการใช้ความต้านทานต่ออุณหภูมิสูงและประสิทธิภาพการยกสูงในระดับบ่อน้ำมัน จึงให้ประสิทธิภาพและ โซลูชันการยกเทียมที่เชื่อถือได้สำหรับการใช้ทรัพยากรน้ำที่มีอุณหภูมิสูงและพลังงานความร้อนใต้พิภพ การพัฒนา
