ปั๊มจุ่มไฟฟ้า ลิฟท์เทียม

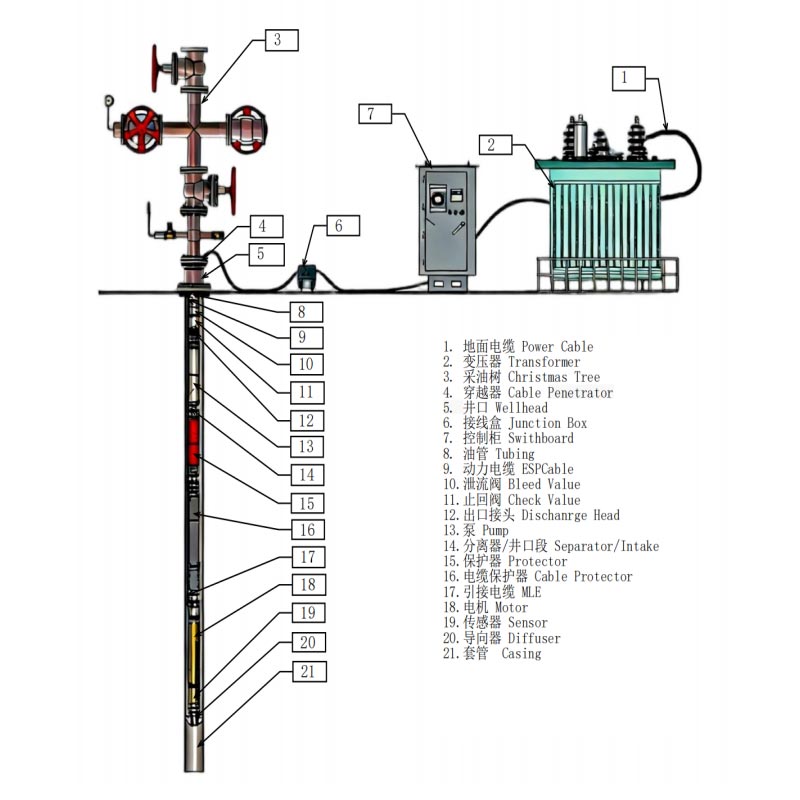

ปั๊มจุ่มเทียมแบบจุ่มไฟฟ้า (ESP) ไม่ใช่ชุดปั๊มเดี่ยว แต่เป็นปั๊มเทียมแบบดาวน์โฮลที่สมบูรณ์ โซลูชันการยก ซึ่งส่วนใหญ่ประกอบด้วยมอเตอร์จุ่ม ตัวป้องกัน เครื่องแยกก๊าซ-ของเหลว อุปกรณ์หลายขั้นตอน ปั๊มหอยโข่ง สายเคเบิล และอุปกรณ์ควบคุมพื้นผิว

ระบบนี้ใช้มอเตอร์แบบดาวน์โฮลเพื่อขับเคลื่อนปั๊มแรงเหวี่ยงแบบหลายใบพัด เพื่อลำเลียงน้ำมันดิบมาอย่างต่อเนื่อง หลุมเจาะขึ้นสู่ผิวน้ำ เหมาะสำหรับบ่อน้ำลึก บ่อน้ำตัดสูง บ่อน้ำเบี่ยงเบน และบ่อผลิต หลุมบนแท่นนอกชายฝั่งซึ่งหน่วยสูบน้ำแบบเดิมไม่สามารถตอบสนองข้อกำหนดการผลิตได้

เมื่อเปรียบเทียบกับวิธีการยกเทียมแบบดั้งเดิม เช่น การสูบแบบแท่งและการยกแก๊ส ESP มีข้อดีหลายประการ เช่น: กำลังการผลิตหลุมเดียวสูง พื้นที่ใช้อุปกรณ์พื้นผิวขนาดเล็ก เหมาะสำหรับงานที่มีความเบี่ยงเบนสูงและลึกมาก และความสามารถในการตอบสนองความต้องการการผลิตอย่างต่อเนื่องในระยะยาว

ดังนั้นจึงมีการใช้กันอย่างแพร่หลายในแหล่งน้ำมันบนบก แท่นขุดเจาะนอกชายฝั่ง และโครงการเพิ่มประสิทธิภาพการผลิตในระยะที่โตเต็มที่ บ่อน้ำมัน

โซลูชัน ESP ที่ปรับให้เหมาะกับความต้องการของลูกค้า

1. โซลูชันหลุมที่มีการผลิตสูง

สำหรับบ่อน้ำมันที่มีความต้องการการผลิตของไหลรายวันสูง วิธีการยกด้วยมือแบบทั่วไปอาจถูกจำกัดด้วย ขนาดอุปกรณ์และประสิทธิภาพการดำเนินงาน

ระบบ ESP ใช้โครงสร้างปั๊มแรงเหวี่ยงแบบหลายขั้นตอน โดยการเพิ่มจำนวนสเตจปั๊มและ การออกแบบใบพัดให้เกิดประโยชน์สูงสุด ทำให้ได้: ความสามารถในการจ่ายของเหลวที่สูงขึ้น การควบคุมแรงดันในหลุมเจาะที่เสถียร และ การผลิตน้ำมันดิบเพิ่มขึ้นอย่างต่อเนื่อง

เหมาะสำหรับ: บ่อน้ำมันที่ให้ผลผลิตสูงที่พัฒนาขึ้นใหม่ โครงการพัฒนาแหล่งน้ำมันขนาดใหญ่ และอ่างเก็บน้ำ ต้องการการผลิตหลุมเดียวเพิ่มขึ้น

2. โซลูชันอ่างเก็บน้ำลึกและอ่างเก็บน้ำแรงดันสูง

นอกจากความลึกที่เพิ่มขึ้นแล้ว อุปกรณ์สูบน้ำแบบเดิมยังได้รับผลกระทบจากปัจจัยต่างๆ เช่น น้ำหนักก้านและน้ำหนักได้ง่ายอีกด้วย การสึกหรอทางกล

สามารถกำหนดค่า ESP ผ่านทางระบบขับเคลื่อนแบบดาวน์โฮลตามความลึกของบ่อด้วย: มอเตอร์จุ่มใต้น้ำกำลังสูง การรวมกันของปั๊มหลายขั้นตอนและโครงสร้างการเชื่อมต่อที่มีความแข็งแรงสูง ซึ่งจะช่วยให้ลูกค้าสามารถแก้ไขปัญหาของ ประสิทธิภาพการยกในบ่อน้ำลึกลดลง

เหมาะสำหรับ: อ่างเก็บน้ำลึก บ่อน้ำแรงดันสูง และหลุมผลิตที่เกินระยะการยกทั่วไป

3.โซลูชั่นสำหรับการตัดน้ำสูงและของไหลเชิงซ้อน

ในระยะหลังของการพัฒนา บ่อน้ำมันที่เติบโตเต็มที่มักประสบปัญหาการตัดน้ำและก๊าซเพิ่มขึ้น การผลิตและการเปลี่ยนแปลงคุณสมบัติของของเหลวที่ผลิต

ระบบ ESP สามารถปรับปรุงได้ในสภาพแวดล้อมของเหลวที่ซับซ้อนผ่านการกำหนดค่า เช่น ตัวแยกก๊าซ-ของเหลว โครงสร้างป้องกันแก๊สล็อค วัสดุที่ทนต่อการกัดกร่อน และประเภทของปั๊มที่ปรับให้เหมาะสม

วัสดุและเทคโนโลยีการผลิต

ใบพัดและตัวกระจายปั๊มแบบหลายขั้นตอนทำจากเหล็กโลหะผสมที่ทนทานต่อการสึกหรอผ่านเครื่องจักร CNC ที่มีความแม่นยำ ทำให้มั่นใจได้ถึงการไหลของของไหลที่ราบรื่นและประสิทธิภาพการยกสูง มอเตอร์ใต้น้ำใช้ขดลวดที่ทนต่ออุณหภูมิสูง ฉนวนเพื่อรักษาความร้อนจากรูเจาะในระยะยาว

ตัวป้องกันเต็มไปด้วยน้ำมันอิเล็กทริกแยกพิเศษเพื่อป้องกันน้ำที่มีฤทธิ์กัดกร่อน น้ำมันดิบ และ ก๊าซที่เกี่ยวข้องจากความเสียหายภายในของมอเตอร์

ส่วนประกอบหลักทั้งหมดได้รับการเคลือบพื้นผิวป้องกันการกัดกร่อนและป้องกันกำมะถันและการปิดผนึกหลายชั้น อัตโนมัติ การจับคู่ส่วนประกอบและสายการประกอบรับประกันความพอดีของแต่ละโมดูล ไฟฟ้าคุณภาพสำเร็จรูปทุกชุด เครื่องยกเทียมของปั๊มจุ่มผ่านการทดสอบประสิทธิภาพการจำลองหลุมลึกเต็มรูปแบบก่อนส่งมอบ

พื้นที่ใช้งาน

ปั๊มจุ่มไฟฟ้า ระบบลิฟต์ประดิษฐ์ใช้เป็นหลักใน: หลุมผลิตบ่อน้ำมันบนบก
บ่อน้ำมันนอกชายฝั่ง
โครงการผลิตบ่อน้ำลึก
บ่อน้ำมันที่มีน้ำตัดสูง
โครงการนำความร้อนจากน้ำมันหนัก
หลุมทิศทางและแนวนอน

สนับสนุนการจัดซื้อจัดจ้างโครงการ

เราให้การสนับสนุนโครงการบ่อน้ำมันต่างๆ ดังต่อไปนี้:

1. การสนับสนุนทางเทคนิคเบื้องต้น

ตามข้อมูลที่ลูกค้าให้ไว้: ข้อมูลเชิงลึกของหลุม ข้อกำหนดการผลิต พารามิเตอร์น้ำมันดิบ และหลุม ข้อมูลเงื่อนไข เราให้คำแนะนำการกำหนดค่า ESP

2. ชุดเสบียงที่สมบูรณ์

เราสามารถจัดหา: ชุดปั๊ม ESP, มอเตอร์ใต้น้ำ, ตัวป้องกัน, เครื่องแยกก๊าซ-ของเหลว, สายเคเบิลที่เข้ากัน และชุดควบคุม ระบบ

3. การสนับสนุนการส่งมอบโครงการ

เราสนับสนุน: การจัดซื้อจำนวนมาก การกำหนดค่า OEM การจัดหาชิ้นส่วนอะไหล่ของโครงการ และบริการทางเทคนิคระยะยาว

ความสามารถในการผลิตและการควบคุมคุณภาพ

ระบบ ESP ทำงานในสภาพแวดล้อมที่เกี่ยวข้องกับอุณหภูมิสูง แรงดันสูง และของเหลวที่มีฤทธิ์กัดกร่อน ดังนั้น ความแม่นยำของการผลิตอุปกรณ์ส่งผลโดยตรงต่อวงจรการทำงานของหลุม จุดควบคุมที่สำคัญในระหว่าง การผลิตรวมถึง:

1. เครื่องจักรที่มีความแม่นยำ

ส่วนประกอบไฮดรอลิกที่สำคัญ เช่น ใบพัดและล้อนำทางได้รับการตัดเฉือนอย่างแม่นยำเพื่อให้แน่ใจว่ามีช่องทางการไหลที่สม่ำเสมอ ขนาดและปรับปรุงประสิทธิภาพของปั๊ม

2. การผลิตมอเตอร์

ระบบฉนวนที่ทนต่ออุณหภูมิสูงและการทดสอบการพันขดลวดอย่างเข้มงวดช่วยลดความเสี่ยงของความล้มเหลวของมอเตอร์ในระหว่างนั้น การดำเนินงานระยะยาว

3. การปิดผนึกและการป้องกันการกัดกร่อน

สำหรับสภาพแวดล้อมของบ่อที่มีกำมะถัน เกลือสูง และมีฤทธิ์กัดกร่อนสูง เรามี: ตัวเลือกการป้องกันการกัดกร่อน วัสดุ การรักษาพื้นผิว และการป้องกันการซีลหลายชั้น

4. การทดสอบโรงงาน

ระบบ ESP แต่ละระบบผ่านการทดสอบต่อไปนี้ก่อนส่งมอบ:

การทดสอบฉนวนของมอเตอร์ การทดสอบประสิทธิภาพของปั๊ม การทดสอบประสิทธิภาพการซีล และการจำลองการทำงานอย่างต่อเนื่อง การทดสอบ

คำถามที่พบบ่อย

คำถามที่ 1: อะไรทำให้ปั๊มจุ่มไฟฟ้าลิฟต์ประดิษฐ์แตกต่างจากโหมดลิฟต์ประดิษฐ์อื่น ๆ

A1: เป็นระบบการยกแบบครบวงจรที่จมอยู่ใต้น้ำซึ่งมีอัตราการไหลสูงและความสามารถในการยกสูง ต่างจากปั๊มก้านสูบ ถูกจำกัดด้วยความลึกและความเบี่ยงเบนของหลุม จึงทำงานได้เสถียรในหลุมที่ลึกเป็นพิเศษและหลุมเบี่ยงเบนโดยไม่ต้องใช้เครื่องสูบน้ำที่ผิวดิน

คำถามที่ 2: ระบบลิฟต์เทียม ESP นี้สามารถต้านทานของเหลวที่มีฤทธิ์กัดกร่อนด้วยซัลเฟอร์ได้หรือไม่

ก2: ใช่. ชิ้นส่วนสำคัญที่สัมผัสกับของไหลทั้งหมดใช้วัสดุโลหะผสมป้องกันซัลเฟอร์พร้อมการเคลือบป้องกันการกัดกร่อนพิเศษ ที่ ตัวป้องกันในตัวแยกสื่อที่มีฤทธิ์กัดกร่อนได้อย่างมีประสิทธิภาพเพื่อปกป้องส่วนประกอบภายในมอเตอร์

คำถามที่ 3: คุณจัดหาโรงงานโดยตรงสำหรับโครงการบ่อน้ำมันจำนวนมากหรือไม่?

A3: แน่นอน. เรามีบริการยกปั๊มจุ่มไฟฟ้าโดยตรงจากโรงงานแบบครบวงจรโดยไม่ต้อง ตัวแทนจำหน่ายระดับกลางและรับสั่งงานปั๊มจุ่มไฟฟ้าขายส่งโครงการขนาดใหญ่ด้วย ตารางการจัดส่งที่ยืดหยุ่น
