ปั๊มจุ่มไฟฟ้าสำหรับน้ำมัน

ปั๊มจุ่มไฟฟ้าสำหรับน้ำมันเป็นระบบยกเทียมแบบลงหลุมที่ออกแบบมาสำหรับน้ำมันดิบแบบต่อเนื่อง การผลิตในบ่อน้ำลึก แท่นขุดเจาะนอกชายฝั่ง และสภาพอ่างเก็บน้ำที่ซับซ้อน ผสมผสานประสิทธิภาพสูง มอเตอร์จุ่ม ปั๊มหอยโข่งหลายใบพัด ระบบป้องกันก๊าซและทราย และการปิดผนึกที่เชื่อถือได้ โครงสร้างเพื่อให้ประสิทธิภาพการยกน้ำมันที่มั่นคง

ออกแบบมาสำหรับบ่อน้ำตัดสูง บ่อน้ำมันที่สมบูรณ์ การผลิตนอกชายฝั่ง และสภาพแวดล้อมอ่างเก็บน้ำที่ท้าทาย ระบบ ESP ของน้ำมันช่วยให้ผู้ปฏิบัติงานปรับปรุงประสิทธิภาพการผลิต ลดความถี่ในการทำงาน และลดระยะเวลาในระยะยาว ต้นทุนการดำเนินงาน

ด้วยเส้นผ่านศูนย์กลางปั๊มหลายขนาด การกำหนดค่ากำลัง และตัวเลือกวัสดุที่มีให้เลือก ทำให้สามารถปรับแต่งได้ตามต้องการ ความลึกของบ่อ คุณลักษณะของของไหล อุณหภูมิ และข้อกำหนดในการผลิต

หลักการทำงาน

ปั๊มจุ่มไฟฟ้าสำหรับน้ำมันทำงานโดยการแปลงพลังงานไฟฟ้าเป็นกำลังยกไฮดรอลิกภายใน น้ำมัน เอาล่ะ

ระบบส่วนใหญ่ประกอบด้วย:
• มอเตอร์ใต้น้ำ
• ส่วนป้องกัน
• ระบบไอดี
• ปั๊มหอยโข่งหลายใบพัด
• ส่วนประกอบการจัดการแก๊ส
• ระบบสายไฟ

ในระหว่างการทำงาน มอเตอร์จะขับเคลื่อนใบพัดหลายใบด้วยความเร็วสูง ใบพัดแต่ละขั้นจะเพิ่มแรงดันของเหลว ผ่านแรงเหวี่ยง หลังจากผ่านขั้นตอนการปั๊มหลายร้อยขั้นตอน ส่วนผสมของน้ำมันดิบก็เพียงพอแล้ว แรงดันเพื่อเอาชนะแรงดันอ่างเก็บน้ำ ความลึกของหลุมและความต้านทานของท่อก่อนถึงพื้นผิว

โครงสร้างที่จมอยู่ใต้น้ำทั้งหมดช่วยให้สามารถทำงานได้อย่างต่อเนื่องภายใต้สภาวะใต้ดินที่มีแรงดันสูงในขณะที่ปกป้อง ส่วนประกอบภายในจากน้ำมัน ก๊าซ น้ำ และสารกัดกร่อน

ส่วนประกอบและโครงสร้างหลัก

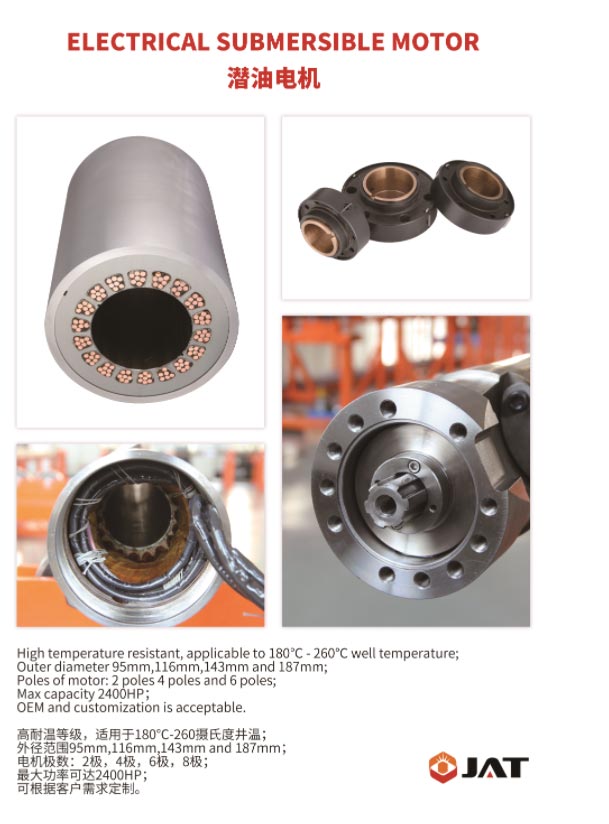

1. มอเตอร์ใต้น้ำ

มอเตอร์ประสิทธิภาพสูงให้พลังขับเคลื่อนที่มั่นคงสำหรับการทำงานในรูเจาะในระยะยาว

คุณสมบัติ:
ประสิทธิภาพของฉนวนสูง
ความสามารถในการปฏิบัติงานต่อเนื่อง
การควบคุมอุณหภูมิที่เสถียร
การกำหนดค่าแรงดันไฟฟ้าที่ปรับได้

2. ปั๊มหอยโข่งหลายใบพัด

ส่วนปั๊มได้รับการออกแบบให้มีใบพัดและตัวกระจายหลายขั้น

ข้อดี:
ความสามารถในการยกสูง
เอาต์พุตการไหลที่เสถียร
เพิ่มประสิทธิภาพไฮดรอลิกให้เหมาะสม
ลดการสูญเสียพลังงาน

3. ระบบป้องกัน

ตัวป้องกันจะแยกมอเตอร์ออกจากของเหลวในบ่อ

ฟังก์ชั่น:
ป้องกันการซึมผ่านของน้ำมันและน้ำ
ปรับสมดุลแรงดันภายในและภายนอก
ยืดอายุการใช้งานของมอเตอร์

4. ระบบเคเบิลดาวน์โฮล

สายเคเบิลทนน้ำมันชนิดพิเศษให้การส่งกำลังที่เชื่อถือได้ภายใต้อุณหภูมิสูงและแรงดันสูง สภาพแวดล้อม

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทางเทคนิคสามารถปรับแต่งได้ตามเงื่อนไขของบ่อน้ำมันเฉพาะ

การใช้งาน

• การพัฒนาแหล่งน้ำมันบนบก: ปั๊มจุ่มไฟฟ้าสำหรับน้ำมันสามารถใช้งานได้กับน้ำมันทั่วไปอย่างสมบูรณ์แบบ บ่อน้ำมัน อ่างเก็บน้ำน้ำมันแรงดันต่ำ และบ่อพัฒนาที่มีน้ำท่วม ทำให้การสูบน้ำมันดิบมีความเสถียรในแต่ละวัน และตอบสนองความต้องการการผลิตต่อเนื่องในระยะยาวของแหล่งน้ำมันบนบก

• การผลิตน้ำมันและก๊าซนอกชายฝั่ง: สามารถปรับให้เข้ากับหลุมเจาะนอกชายฝั่งที่แคบและสภาพการทำงานทางทะเลที่รุนแรง มีโครงสร้างที่กะทัดรัดและอัตราความล้มเหลวต่ำเพื่อลดต้นทุนการบำรุงรักษาและการดำเนินงานนอกชายฝั่ง

• การใช้งานอ่างเก็บน้ำแบบพิเศษ: ใช้ได้กับบ่อน้ำมันที่มีการตัดด้วยน้ำสูง มีการกัดกร่อนเล็กน้อยและมีฤทธิ์กัดกร่อน เช่นเดียวกับ บ่อน้ำมันความร้อนใต้พิภพ รองรับการยกของไหลที่ปลอดภัยและมีประสิทธิภาพในสภาพการทำงานที่ซับซ้อน

• การกระตุ้นและฟื้นฟูบ่อน้ำมัน: เหมาะสำหรับบ่อน้ำมันที่ให้ผลผลิตต่ำและบ่อน้ำมันหมด ซึ่งช่วยปรับปรุงของเหลวได้อย่างมีประสิทธิภาพ ประสิทธิภาพการจัดส่งและการฟื้นฟูกำลังการผลิตของแหล่งน้ำมันที่มีอายุมากขึ้น

คุณสมบัติผลิตภัณฑ์

• การออกแบบโครงสร้าง: ปั๊มจุ่มไฟฟ้าสำหรับน้ำมันมีรูปลักษณ์ที่กะทัดรัดและกะทัดรัดพร้อมหลายตัว เส้นผ่านศูนย์กลางภายนอกที่เป็นอุปกรณ์เสริม ซึ่งสามารถรองรับขนาดหลุมเจาะที่แตกต่างกันได้อย่างสมบูรณ์แบบ และปรับให้เข้ากับน้ำมันประเภทต่างๆ ได้ บ่อน้ำ

• ประสิทธิภาพการยกสูง: โครงสร้างไฮดรอลิกหลายขั้นตอนที่ได้รับการปรับปรุงให้เพิ่มแรงดันที่มั่นคงและการไหลขนาดใหญ่ อัตราตระหนักถึงการยกน้ำมันดิบอย่างต่อเนื่องที่มีประสิทธิภาพสูง

• การปรับตัวต่อสิ่งแวดล้อมที่ดีเยี่ยม: มาพร้อมกับโครงสร้างการปิดผนึกและการป้องกันระดับพรีเมี่ยม ต้านทานการกัดกร่อน และการเสียดสีจากสื่อผสมของน้ำมัน ก๊าซ และน้ำในรูเจาะ

• ต้นทุนการดำเนินงานต่ำ: โดดเด่นด้วยการใช้พลังงานต่ำ การทำงานที่เสถียร และอัตราความล้มเหลวต่ำ ซึ่งลดลงอย่างมาก การบำรุงรักษาด้วยตนเองและการสูญเสียการปิดสนาม

• อายุการใช้งานยาวนาน: การประกอบที่สอบเทียบจากโรงงานและการออกแบบตลับลูกปืนรับน้ำหนักสูงช่วยเพิ่มเสถียรภาพของโครงสร้างโดยรวม และขยายรอบการทำงานของอุปกรณ์

สินค้าซีรีย์ขายร้อน

• ซีรีส์ 400: รุ่นคลาสสิคอเนกประสงค์ ขนาดกะทัดรัด เหมาะสำหรับบ่อน้ำมันธรรมดาที่มีเส้นผ่านศูนย์กลางขนาดเล็ก โดดเด่นด้วยประสิทธิภาพที่มั่นคงและความคุ้มค่าสำหรับการผลิตบ่อน้ำมันทั่วไป

• ซีรีส์ 538/540: จับคู่ระบบการใช้งานท่อขด ใช้ได้กับบ่อน้ำมันขนาดกลางและขนาดใหญ่ รองรับสถานการณ์การทำงานที่มีการไหลสูงและยกระดับสูง

คุณลักษณะของผลิตภัณฑ์และข้อได้เปรียบทางการแข่งขัน

• ประสิทธิภาพการป้องกันความล้มเหลวที่เหนือกว่า: แบริ่งแรงขับรับน้ำหนักสูงและโครงสร้างการป้องกันที่ปิดสนิทอย่างมีประสิทธิภาพ ต้านทานแรงกระแทกจากหลุมเจาะ ลดอัตราความล้มเหลวของอุปกรณ์และความถี่ในการทำงาน

• ประหยัดพลังงานและการทำงานอย่างมีประสิทธิภาพ: การสร้างแบบจำลองไดนามิกส์ของไหลที่ได้รับการปรับปรุงให้เหมาะสมจะช่วยลดการสูญเสียไฮดรอลิกและลดระดับลง การใช้พลังงานในระยะยาวและต้นทุนการดำเนินงานโดยรวมสำหรับแหล่งน้ำมัน

• การปรับแต่งที่แข็งแกร่ง: มีข้อกำหนดและการกำหนดค่าวัสดุที่หลากหลายเพื่อรับมือกับการกัดกร่อน สภาพการทำงานพิเศษที่มีฤทธิ์กัดกร่อนและอุณหภูมิสูง

• ต้นทุนการเป็นเจ้าของโดยรวมต่ำ: อายุการใช้งานยาวนาน ความต้องการการบำรุงรักษาน้อยที่สุด และความเสถียรในการดำเนินงานสูง ผลประโยชน์ทางเศรษฐกิจที่ยั่งยืนสำหรับวิสาหกิจบ่อน้ำมัน

จะเลือกปั๊มจุ่มไฟฟ้าที่เหมาะสมได้อย่างไร

การเลือกรุ่น ESP ที่ถูกต้องจำเป็นต้องมีการประเมินสภาพบ่อน้ำมันหลายประการ

1. ข้อกำหนดอัตราการผลิต

หลุมการผลิตที่สูงขึ้นต้องการ:
เส้นผ่านศูนย์กลางปั๊มใหญ่ขึ้น
ความสามารถในการไหลที่สูงขึ้น
ระยะไฮดรอลิกที่ปรับให้เหมาะสม

2. ความลึกของหลุม

บ่อน้ำลึกต้องการ:
ความสามารถด้านศีรษะที่สูงขึ้น
ขั้นตอนการปั๊มเพิ่มเติม
โครงสร้างทางกลที่แข็งแกร่งยิ่งขึ้น

3. ลักษณะของของไหล

ปัจจัยสำคัญ ได้แก่ :
เปอร์เซ็นต์การตัดน้ำ
ปริมาณก๊าซ
ความเข้มข้นของทราย
ระดับการกัดกร่อน
ความหนืดของน้ำมันดิบ

4. อุณหภูมิในการทำงาน

หลุมที่มีอุณหภูมิสูงต้องการ:
ฉนวนมอเตอร์อุณหภูมิสูง
วัสดุทนความร้อน
ปรับปรุงการออกแบบการระบายความร้อน

การควบคุมคุณภาพ

• การตรวจสอบวัตถุดิบ: วัสดุหลักทั้งหมดรวมทั้งเพลาโลหะผสมและอุปกรณ์ป้องกันการกัดกร่อนได้รับความเข้มงวด การทดสอบส่วนประกอบเพื่อให้มั่นใจว่าสอดคล้องกับมาตรฐานหลุมเจาะบ่อน้ำมัน

• การผลิตที่มีความแม่นยำ: ใช้การเพิ่มประสิทธิภาพพลศาสตร์ของไหลเชิงคำนวณและการประมวลผลความแม่นยำของ CNC รับประกันการจับคู่ใบพัด ตัวกระจาย และชิ้นส่วนโครงสร้างที่แม่นยำ

• การทดสอบประสิทธิภาพของโรงงาน: แต่ละยูนิตผ่านการทดสอบแรงดันไหลเต็ม การทดสอบการทำงานระยะยาว และการปิดผนึก ทดสอบประสิทธิภาพก่อนส่งมอบเพื่อตรวจสอบความเสถียรและความน่าเชื่อถือ

• การประกอบที่ได้มาตรฐาน: ใช้กระบวนการสอบเทียบและการบีบอัดจากโรงงานแบบรวมศูนย์เพื่อหลีกเลี่ยงการใช้แรงงานคน ข้อผิดพลาดในการประกอบและรับประกันคุณภาพของผลิตภัณฑ์ที่สอดคล้องกัน

• การรับรองคุณภาพโดยสมบูรณ์: สอดคล้องกับข้อกำหนดอุตสาหกรรมปิโตรเลียมระหว่างประเทศ สามารถตรวจสอบย้อนกลับได้ บันทึกการผลิตและการทดสอบสำหรับผลิตภัณฑ์ทั้งหมด

ความแตกต่างจากปั๊มจุ่มแบบธรรมดา

• ทิศทางการใช้งาน: ปั๊มจุ่มไฟฟ้าสำหรับน้ำมันได้รับการออกแบบอย่างมืออาชีพสำหรับหลุมเจาะปิโตรเลียม การยก ปรับให้เข้ากับสื่อผสมน้ำมัน-ก๊าซ-น้ำ ปั๊มจุ่มธรรมดาส่วนใหญ่ใช้สำหรับน้ำสะอาดและ การส่งน้ำอุตสาหกรรมแบบธรรมดา ไม่เหมาะสำหรับตัวกลางที่มีฤทธิ์กัดกร่อนมัน

• ความแข็งแรงของโครงสร้าง: Oil ESP มีการออกแบบโครงสร้างแรงดันสูงและป้องกันการกัดกร่อนเพื่อให้ทนทานต่อสภาวะสุดขีด ความดันและอุณหภูมิในหลุมเจาะ ปั๊มจุ่มธรรมดามีความแข็งแรงของโครงสร้างต่ำและมีตัวกลางไม่ดี การปรับตัว

• ความเสถียรในการปฏิบัติงาน: Oil ESP รองรับการทำงานของหลุมเจาะอย่างต่อเนื่องในระยะยาวตลอด 24 ชั่วโมงทุกวัน; เรือดำน้ำธรรมดา ปั๊มไม่ได้รับการออกแบบมาเพื่อการทำงานต่อเนื่องยาวนานซึ่งมีภาระโหลดสูงอย่างต่อเนื่อง และมีแนวโน้มที่จะเกิดความเสียหายได้ง่าย

• พารามิเตอร์ด้านประสิทธิภาพ: น้ำมัน ESP ได้รับการยกที่สูงเป็นพิเศษและมีอัตราการไหลมากสำหรับการยกอ่างเก็บน้ำน้ำมันที่ลึก; สามัญ ปั๊มจุ่มมีการยกและการไหลที่จำกัด จึงไม่สามารถตอบสนองความต้องการในการผลิตบ่อลึกได้

• ประสิทธิภาพการป้องกัน: มาพร้อมกับการปิดผนึกแบบมืออาชีพและการป้องกันรอยขีดข่วน สามัญ ปั๊มจุ่มมีโครงสร้างการปิดผนึกที่เรียบง่าย และไม่สามารถต้านทานการกัดกร่อนและการเสียดสีในหลุมเจาะได้

คำถามที่พบบ่อย

1. ปั๊มจุ่มไฟฟ้า ใช้ในการผลิตน้ำมันอะไร?

ESP เป็นระบบยกเทียมที่ใช้ในการเพิ่มการผลิตน้ำมันดิบโดยการยกน้ำมันจากบ่อลึกตรงจุดใด แรงดันกักเก็บตามธรรมชาติไม่เพียงพอ

2. อะไรคือความแตกต่างระหว่าง ESP และปั๊มจุ่มแบบปกติ?

ระบบ Oil ESP ได้รับการออกแบบมาสำหรับบ่อน้ำมันแรงดันสูงและน้ำมันผสมน้ำ ในขณะที่ปั๊มจุ่มธรรมดา ได้รับการออกแบบสำหรับการใช้งานสูบน้ำเป็นหลัก

3. ฉันจะเลือกรุ่น ESP ที่ถูกต้องได้อย่างไร

การเลือกขึ้นอยู่กับความลึกของหลุม อัตราการผลิต คุณสมบัติของของไหล อุณหภูมิ เส้นผ่านศูนย์กลางของท่อ และการใช้งาน เงื่อนไข

4. ปั๊ม ESP สามารถทำงานในบ่อน้ำมันที่มีการตัดน้ำสูงได้หรือไม่

ใช่. โดยทั่วไประบบ ESP จะใช้ในแหล่งน้ำมันที่เติบโตเต็มที่ซึ่งมีสภาวะการผลิตที่มีการตัดน้ำสูง

5. ESP ของน้ำมันสามารถทำงานได้ใต้ดินนานแค่ไหน?

อายุการใช้งานขึ้นอยู่กับสภาพการใช้งาน การเลือกใช้วัสดุ คุณภาพการติดตั้ง และการจัดการการบำรุงรักษา

6. สามารถปรับแต่งระบบ ESP ได้หรือไม่?

ใช่. เส้นผ่านศูนย์กลางของปั๊ม กำลังมอเตอร์ วัสดุ และระยะไฮดรอลิกสามารถปรับแต่งได้ตามบ่อเฉพาะเจาะจง ข้อกำหนด

7. มีการทดสอบอะไรบ้างก่อนส่งมอบ?

การทดสอบทั่วไปประกอบด้วยการทดสอบสมรรถนะทางไฮดรอลิก การทดสอบฉนวน การทดสอบการซีล และการตรวจสอบการประกอบ

8. ESP เหมาะสำหรับการผลิตน้ำมันนอกชายฝั่งหรือไม่

ใช่. โครงสร้างที่กะทัดรัดและรอบการทำงานที่ยาวนานทำให้ระบบ ESP เหมาะสำหรับการใช้งานด้านการผลิตน้ำมันนอกชายฝั่ง
