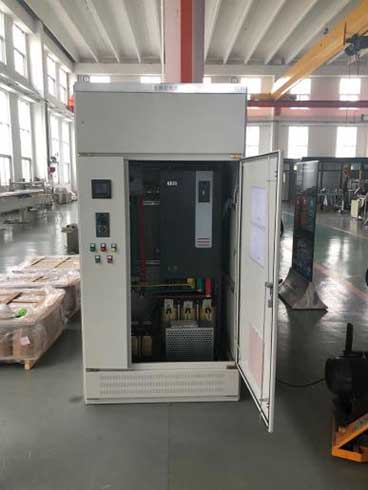

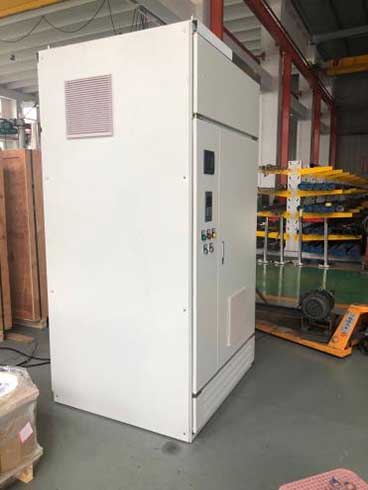

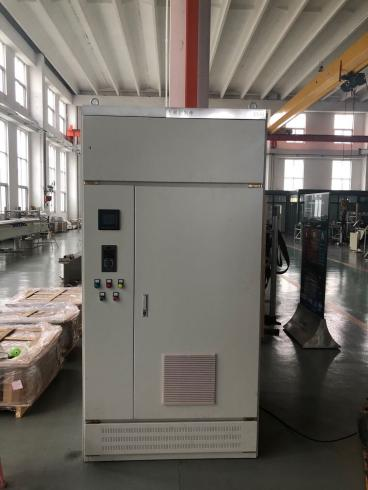

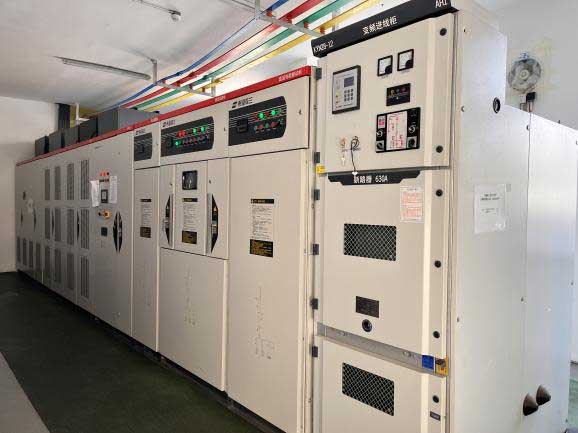

ที่ตู้ควบคุมไฟฟ้าเป็นอุปกรณ์เฉพาะที่ควบคุมการสตาร์ทและการหยุดของปั๊มจุ่มไฟฟ้า (ESP) ตรวจสอบและบันทึกสถานะการทำงาน และป้องกันการปิดเครื่องโดยอัตโนมัติเมื่อมีสภาวะผิดปกติเกิดขึ้นระหว่างการทำงาน ในปัจจุบัน ตู้ควบคุมที่ใช้กันทั่วไปมี 4 ประเภท ได้แก่ ตู้ควบคุมกำลัง-ความถี่, ตู้ควบคุมแบบซอฟต์สตาร์ท, ตู้ควบคุมความถี่แปรผันแรงดันต่ำ และตู้ควบคุมความถี่แปรผันแรงดันปานกลาง
มาตรฐานสากล：ISO 13628 , IEC 60034 , IEC 60529 , IEC 60947, IEC 60079
มาตรฐานแห่งชาติ：GB/T 16750 , GB/T 3797 , GB 4208 , GB/T 14048 , GB 7251.1
มาตรฐานอุตสาหกรรม：API RP 11S1 , API 14F
มาตรฐานองค์กร: AT-ST-013
การป้องกันแรงดันไฟฟ้าของแหล่งจ่ายไฟ
การป้องกันกระแสไฟสามเฟส
การป้องกันการโอเวอร์โหลด
การป้องกันอันเดอร์โหลด
การป้องกันแรงดันไฟฟ้าต่ำ
การเริ่มต้นล่าช้า
การปิดระบบล่าช้า
การบันทึกปัจจุบัน
| รุ่นและข้อมูลจำเพาะ | จัดอันดับปัจจุบัน (A) | แรงดันไฟฟ้า (V) | A (กว้าง) × B (ลึก) × H (สูง) |
| คลาส 1.2kV | 50、80、100、120、150 | 1140 | 460×520×1500 |
| คลาส 2.5kV | 50、80、100、120、150 | 2500 | 600×630×1700 |
| คลาส 3kV | 50、80、100、120、150 | 3000 | 600×630×1700 |
| คลาส 3.6kV | 50、80、100、120、150 | 3600 | 600×630×1700 |
| รุ่นและข้อมูลจำเพาะ | จัดอันดับปัจจุบัน (A) | แรงดันไฟฟ้า (V) | A (กว้าง) × B (ลึก) × H (สูง) |
| คลาส 1.2kV | 50、80、100、120、150 | 1140 | 460×520×1500 |
| คลาส 2.3kV | 50、80、100、120、150 | 2300 | 600×630×1700 |
● ระดับความสูง：≤2000ม
● อุณหภูมิแวดล้อม：-30°C/-22°F — +50°C/122°F
● ความชื้นสัมพัทธ์: ≤85%
●ปราศจากสารไวไฟและระเบิด ก๊าซที่มีฤทธิ์กัดกร่อนฉนวน และฝุ่นที่เป็นสื่อกระแสไฟฟ้า
●ติดตั้งในตำแหน่งที่ปราศจากการสั่นสะเทือนอย่างรุนแรง โดยมีความเอียงในแนวตั้ง ≤ 5°
| เลขที่ | ชื่อพารามิเตอร์ | ข้อมูล |
| 1 | แรงดันไฟฟ้าอินพุตที่กำหนด | 380 โวลต์ – 480 โวลต์±10%,3P 380 โวลต์ – 480 โวลต์ ±10%, 3 เฟส |
| 2 | จัดอันดับความถี่อินพุต | 50เฮิร์ต±10% |
| 3 | ความถี่เอาท์พุต | 0 - 120 เฮิรตซ์ ปรับได้ |
| 4 | ความละเอียดความถี่เอาต์พุต | 0.01 เฮิรตซ์ |
| 5 | ควบคุมแรงดันไฟฟ้าของแหล่งจ่ายไฟ | ไฟ AC220V |
| 6 | กำลังขับสูงสุด | 110 กิโลวัตต์–630 กิโลวัตต์ |
| 7 | กระแสไฟขาออกที่ได้รับการจัดอันดับ | 215A–1188A |
| 8 | ช่วงแรงดันไฟฟ้าขาออก | 0 - แรงดันไฟฟ้าขาเข้า |
| 9 | ประเภทวงจรเรียงกระแส | 6 - วงจรเรียงกระแสไดโอดพัลส์ |
| 10 | ประเภททรานซิสเตอร์อินเวอร์เตอร์ | ไอจีบีที |
| 11 | อินเตอร์เฟซการสื่อสารภายนอก | RS485、RS232 |
| 12 | รูปแบบการสื่อสารภายนอก | เคเบิล |
| 13 | ฟังก์ชั่นการป้องกัน | โอเวอร์โหลด, อันเดอร์โหลด, ไฟฟ้าลัดวงจร, การสูญเสียเฟส, อุณหภูมิสูงเกิน |
| 14 | วิธีการทำความเย็น | การระบายความร้อนด้วยอากาศบังคับ |
| 15 | ปัจจัยอำนาจอินพุต | 0.98 |
| 16 | ประสิทธิภาพ | >98% |
| 17 | ตัวกรองเอาต์พุต | คลื่นไซน์ |
| 18 | รอบการทำงานที่ได้รับการจัดอันดับ | ต่อเนื่อง |
| 19 | เกรด IP / เกรดการป้องกัน | IP23 |
| 20 | ความจุเกินพิกัด | แรงบิดพิกัด 150% ระยะเวลา 60 วินาที |
| 21 | อุณหภูมิแวดล้อมในการทำงาน | -15 ℃ ~ 50 ℃ 5 ฟาเรนไฮต์ ~ 122 ฟาเรนไฮต์ |
| 22 | อุณหภูมิการจัดเก็บ/การขนส่ง | -40 ℃ ~ 55 ℃ -40 ฟาเรนไฮต์ ~ 131 ฟาเรนไฮต์ |
| 23 | ความชื้นโดยรอบ | ≤95% (ที่ +20 ℃) ไม่มีการควบแน่น |
| 24 | ระดับความสูงในการติดตั้ง | ≤1000m ต้องลดระดับหากเกิน |
| 25 | อินพุตส่วนประกอบฮาร์มอนิกด้าน | H5=36%,H7=17.8%,H11=8.1%,H13=5.3% |
| 26 | อินพุตเนื้อหาฮาร์มอนิกด้าน | <5% |
| 27 | โหมดควบคุม | V/F หลายจุด, เวกเตอร์ V/F |
| 28 | โหมดการเดินสายไฟเข้าและออก | เข้าจากบนและออกบน จากล่างเข้าและออกล่าง |
| เลขที่ | ชื่อพารามิเตอร์ | ข้อมูล |
| 1 | แรงดันไฟฟ้าอินพุตที่กำหนด | 380 โวลต์ – 690 โวลต์ ±10%, 3 เฟส |
| 2 | จัดอันดับความถี่อินพุต | 50เฮิร์ต±10% |
| 3 | ความถี่เอาท์พุต | 0 - 120 เฮิรตซ์ ปรับได้ |
| 4 | ความละเอียดความถี่เอาต์พุต | 0.01 เฮิรตซ์ |
| 5 | ควบคุมแรงดันไฟฟ้าของแหล่งจ่ายไฟ | ไฟฟ้ากระแสสลับ 220 โวลต์ |
| 6 | กำลังขับสูงสุด | 110 กิโลวัตต์ – 900 กิโลวัตต์ |
| 7 | กระแสไฟขาออกที่ได้รับการจัดอันดับ | 202 ก–1535 ก |
| 8 | ช่วงแรงดันไฟฟ้าขาออก | 0 - แรงดันไฟฟ้าขาเข้า |
| 9 | ประเภทวงจรเรียงกระแส | ไอจีบีที |
| 10 | ประเภททรานซิสเตอร์อินเวอร์เตอร์ | ไอจีบีที |
| 11 | อินเตอร์เฟซการสื่อสารภายนอก | RS485、RS232 |
| 12 | โหมดการสื่อสารภายนอก | ไฟเบอร์ออปติก |
| 13 | ฟังก์ชั่นการป้องกัน | โอเวอร์โหลด, อันเดอร์โหลด, ไฟฟ้าลัดวงจร, การสูญเสียเฟส, อุณหภูมิสูงเกินไป |
| 14 | วิธีการทำความเย็น | การระบายความร้อนด้วยอากาศบังคับ |
| 15 | ปัจจัยอำนาจอินพุต | 0.98 |
| 16 | ประสิทธิภาพ | >98% |
| 17 | ตัวกรองเอาต์พุต | คลื่นไซน์ |
| 18 | รอบการทำงานที่ได้รับการจัดอันดับ | ต่อเนื่อง |
| 19 | เกรด IP / เกรดการป้องกัน | IP23 |
| 20 | ความจุเกินพิกัด | แรงบิดพิกัด 150% ระยะเวลา 60 วินาที |
| 21 | อุณหภูมิแวดล้อมในการทำงาน | -15 ℃ ~ 50 ℃ 5 ฟาเรนไฮต์ ~ 122 ฟาเรนไฮต์ |
| 22 | อุณหภูมิการจัดเก็บ/การขนส่ง | -40 ℃ ~ 55 ℃ -40 ฟาเรนไฮต์ ~ 131 ฟาเรนไฮต์ |
| 23 | ความชื้นโดยรอบ | ≤95% (ที่ +20 ℃) ไม่มีการควบแน่น |
| 24 | ระดับความสูงในการติดตั้ง | ≤1,000 ม. จำเป็นต้องลดพิกัดหากเกิน |
| 25 | อินพุตส่วนประกอบฮาร์มอนิกด้าน | 4% |
| 26 | อินพุตเนื้อหาฮาร์มอนิกด้าน | <5% |
| 27 | โหมดควบคุม | V/F หลายจุด, เวกเตอร์ V/F |
| 28 | โหมดการเดินสายไฟเข้าและออก | เข้าจากบนและออกบน จากล่างเข้าและออกล่าง |
| เลขที่ | ชื่อพารามิเตอร์ | ข้อมูล |
| 1 | แรงดันไฟฟ้าอินพุตที่กำหนด | 0.6 KV -2.6 KV ± 10% |
| 2 | จัดอันดับความถี่อินพุต | 50 เฮิรตซ์ ± 10% |
| 3 | ความถี่เอาท์พุต | 0 - 120 เฮิรตซ์ ปรับได้ |
| 4 | ความละเอียดความถี่เอาต์พุต | 0.01 เฮิร์ตซ์ |
| 5 | ควบคุมแรงดันไฟฟ้าของแหล่งจ่ายไฟ | ไฟ AC 220 V |
| 6 | ความจุสูงสุด | 45 เควีเอ–300เควีเอ |
| 7 | วิธีการทำความเย็น | การระบายความร้อนด้วยอากาศบังคับ |
| 8 | ปัจจัยอำนาจอินพุต | สูงกว่า 0.98 ที่โหลด >20% |
| 9 | รอบการทำงานที่ได้รับการจัดอันดับ | ต่อเนื่อง |
| 10 | เกรด IP / เกรดการป้องกัน | IP20 |
| 11 | ความจุเกินพิกัด | 120% เป็นเวลา 1 ชั่วโมง 150% เป็นเวลา 1 นาที |
| 12 | อุณหภูมิแวดล้อมในการทำงาน | -15 ℃ ~ 50 ℃ 5 ฟาเรนไฮต์ ~ 122 ฟาเรนไฮต์ |
| 13 | อุณหภูมิการจัดเก็บ/การขนส่ง | -40 ℃ ~ 55 ℃ -40 ฟาเรนไฮต์ ~ 131 ฟาเรนไฮต์ |
| 14 | ความชื้นโดยรอบ | ≤90% (ที่ +20 ℃) ไม่มีการควบแน่น |
| 15 | ระดับความสูงในการติดตั้ง | ≤1,000 ม. จำเป็นต้องลดพิกัดหากเกิน |
●ระดับความสูงต้องไม่เกิน 1,000 ม. จำเป็นต้องมีการลดพิกัดหากระดับความสูงเกิน 1,000 ม.
●อุณหภูมิแวดล้อมในการทำงาน: -5 ℃ ถึง +40 ℃ อุณหภูมิเฉลี่ยรายวันไม่เกิน +35 ℃ ความแปรผันของอุณหภูมิโดยรอบไม่เกิน 5 ℃/ชม. หากอุณหภูมิโดยรอบเกินช่วงที่อนุญาต จะต้องติดตั้งอุปกรณ์เครื่องปรับอากาศที่เหมาะสม
●ความชื้นสัมพัทธ์สูงสุดของอากาศแวดล้อม: ≤ 90% (ที่ 20 ℃); ≤ 50% ที่ +40 ℃
● ฐานการติดตั้งต้องปราศจากการสั่นสะเทือนและการกระแทกอย่างรุนแรง โดยมีความเอียงในแนวตั้งไม่เกิน 5%
●สภาพแวดล้อมการทำงานต้องปราศจากฝุ่นที่เป็นสื่อกระแสไฟฟ้าหรือระเบิดได้ และปราศจากก๊าซหรือไอระเหยที่กัดกร่อนโลหะหรือทำให้ฉนวนเสียหาย
●ความผันผวนของแรงดันไฟฟ้าอย่างต่อเนื่องของแหล่งจ่ายไฟอินพุต AC จะต้องไม่เกิน ±10% ของค่าพิกัด
●ช่วงความถี่ผันผวนของโครงข่ายไฟฟ้ากระแสสลับ: 45 Hz–55 Hz โดยมีอัตราการแปรผันของความถี่ไม่เกิน ±1% ต่อวินาที
●สำหรับใช้ภายในอาคารที่มีการระบายอากาศที่ดีเท่านั้น ระยะห่างด้านบนและรอบๆ อุปกรณ์ต้องมีขนาด ≥ 700 มม.
●มีการป้องกัน ได้แก่ แรงดันไฟเกิน แรงดันตก กระแสเกิน การสูญเสียเฟส และการลัดวงจร
●มีจอแสดงผล LED เพื่อแสดงกระแสเอาต์พุต แรงดันไฟฟ้า ความถี่ ฯลฯ
●สามารถตั้งค่าพารามิเตอร์ของระบบได้โดยใช้ปุ่มกด
●สามารถทำงานได้ทั้งในโหมดความถี่แปรผันและโหมดความถี่กำลัง
●ภายใต้การทำงานของความถี่ที่แปรผัน โหมดการทำงานอาจเป็นแบบแมนนวลหรือแบบอัตโนมัติก็ได้
●สามารถตั้งเวลาเริ่มต้นและความถี่ในการทำงานได้ตามต้องการ
คำถามที่ 1: ตู้ควบคุมไฟฟ้าแบบปรับความเร็วรอบได้ใช้กับอุปกรณ์ใดเป็นหลัก
A1: ตู้ควบคุมความเร็วแบบแปรผันนี้เป็นอุปกรณ์สนับสนุนพิเศษสำหรับปั๊มจุ่มทุกชนิด เช่น ปั๊มอุณหภูมิสูง ปั๊มบ่อน้ำลึก และปั๊มดูดไอดีจากแม่น้ำ เหมาะสำหรับการส่งน้ำจากบ่อน้ำมัน การจัดหาน้ำบาดาล และโครงการรับน้ำในแม่น้ำ
คำถามที่ 2: อะไรคือข้อดีหลักของการควบคุมการแปลงความถี่เมื่อเทียบกับการควบคุมความเร็วคงที่แบบเดิม?
A2: เมื่อเทียบกับกล่องควบคุมความเร็วคงที่แบบเดิมตู้ควบคุมไฟฟ้าแบบปรับความเร็วได้สามารถปรับความเร็วปั๊มได้อย่างอิสระตามต้องการ ช่วยประหยัดพลังงานมากขึ้น ลดการสึกหรอของอุปกรณ์ด้วยการสตาร์ทอย่างนุ่มนวล และมีการป้องกันความปลอดภัยเต็มรูปแบบ ทำให้การทำงานของปั๊มมีเสถียรภาพ ปลอดภัย และประหยัดพลังงานมากขึ้น
คำถามที่ 3: ตู้ควบคุมนี้สามารถปรับให้เข้ากับสภาพแวดล้อมการทำงานกลางแจ้งที่รุนแรงได้หรือไม่
A3: ใช่. ตู้ควบคุมไฟฟ้านี้ใช้เปลือกอุตสาหกรรมที่ปิดสนิทและชิ้นส่วนภายในคุณภาพสูง มีคุณสมบัติป้องกันฝุ่น กันน้ำ และป้องกันการรบกวน และสามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมที่ชื้น เต็มไปด้วยฝุ่น และกลางแจ้งสำหรับโครงการบ่อน้ำมัน บ่อน้ำมัน และท่อดูดน้ำในแม่น้ำ

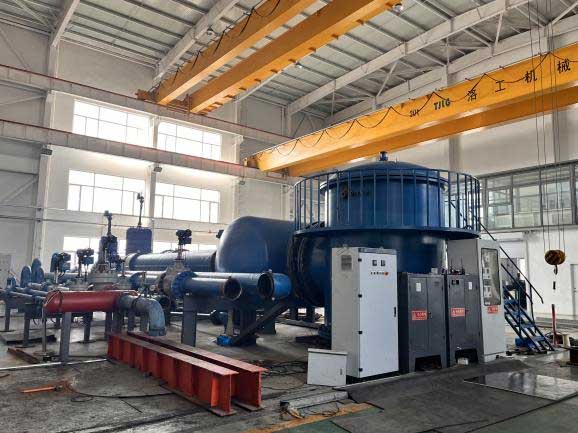

เราปฏิบัติตามการควบคุมคุณภาพอย่างเข้มงวดสำหรับตู้ควบคุมไฟฟ้าแบบปรับความเร็วได้ทุกตัว ตู้ทั้งหมดของเราได้รับการทดสอบกับชุดปั๊มจุ่มที่เข้าคู่กันก่อนส่งมอบ แตกต่างจากการตรวจสอบชิ้นส่วนเดียวทั่วไป อุปกรณ์แต่ละชิ้นผ่านการทดสอบการทำงานเต็มรูปแบบ การทดสอบการปรับความเร็ว และการทดสอบการจำลองโหลด การทดสอบการจับคู่ปั๊มจริงนี้ช่วยให้มั่นใจได้ถึงการประสานงานที่สมบูรณ์แบบระหว่างตู้และปั๊ม ผลิตภัณฑ์ทั้งหมดจะถูกจัดส่งหลังจากผ่านการทดสอบการจับคู่เสร็จสมบูรณ์แล้วเท่านั้น เพื่อรับประกันการทำงานภาคสนามที่มั่นคงและเชื่อถือได้
เรามีประสบการณ์มากมายในการพัฒนาและผลิตอุปกรณ์ควบคุมปั๊มจุ่ม ผลิตภัณฑ์ตู้ควบคุมไฟฟ้าแบบปรับความเร็วได้ทั้งหมดได้รับการทดสอบอย่างเข้มงวด โดยมีคุณภาพมีเสถียรภาพและมีอัตราความล้มเหลวต่ำ เรารองรับพารามิเตอร์และฟังก์ชันที่ปรับแต่งได้เพื่อให้เหมาะกับปั๊มและสภาพการทำงานที่แตกต่างกัน เราให้คำปรึกษาก่อนการขาย คำแนะนำถึงสถานที่ และบริการบำรุงรักษาหลังการขายอย่างครบถ้วน ผลิตภัณฑ์ของเราจำหน่ายทั่วโลก โดยให้บริการแก่โครงการบ่อน้ำมัน บ่อน้ำมัน และแหล่งน้ำในแม่น้ำต่างๆ ด้วยโซลูชันการควบคุมที่คุ้มค่าและมีเสถียรภาพ
