ปั๊มจุ่มไฟฟ้าสำหรับบ่อน้ำมัน

ปั๊มจุ่มไฟฟ้าสำหรับบ่อน้ำมัน ย่อมาจาก ESP เป็นอุปกรณ์การผลิตหลักที่ได้รับการออกแบบมาเป็นพิเศษสำหรับการนำน้ำมันบนบกและนอกชายฝั่งโดยเฉพาะ ประกอบด้วยมอเตอร์ ตัวป้องกัน ตัวแยก และขั้นตอนปั๊มหลายขั้นตอน สามารถยกน้ำมันดิบจากใต้ดินลึกขึ้นสู่ผิวน้ำได้อย่างมั่นคง เหมาะกับหลุมลึกแนวตั้ง,หลุมเบี่ยงเบน และหลุมน้ำมันหนัก ซึ่งมีความสามารถในการไหลสูง ใช้พลังงานต่ำ และอายุการใช้งานใต้ดินที่ยาวนาน

ส่งคำถาม

รายละเอียดสินค้า

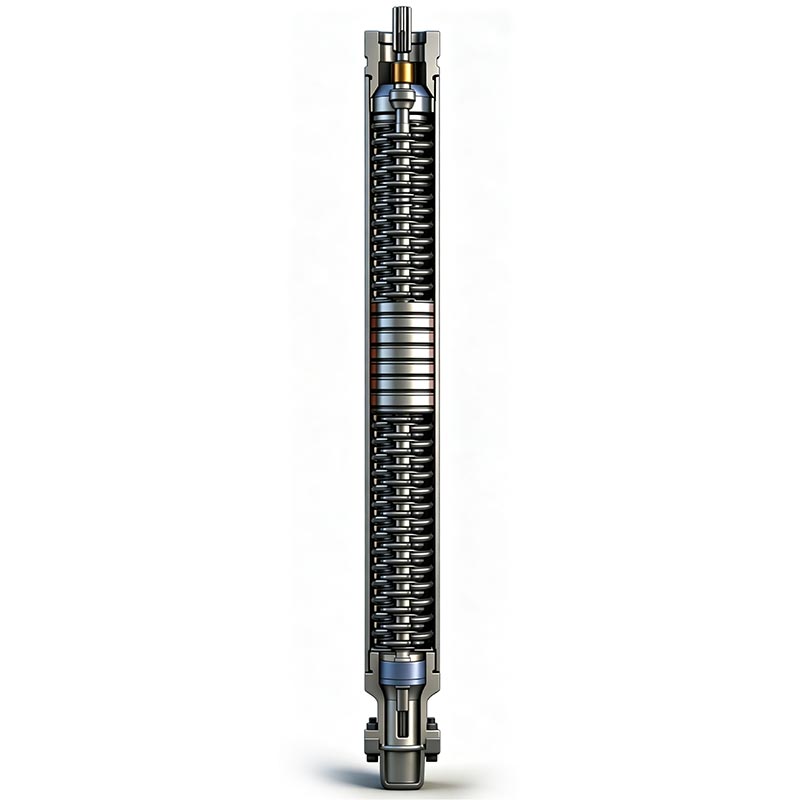

ปั๊มจุ่มไฟฟ้า (ESP) เป็นอุปกรณ์ยกเทียมแบบลงหลุมที่ใช้เพื่อปรับปรุงประสิทธิภาพการผลิตของบ่อน้ำมัน มันคือ ใช้เป็นหลักในบ่อน้ำมันที่มีความลึกปานกลาง, บ่อน้ำมันที่มีการตัดน้ำสูง, บ่อน้ำมันหนัก และหลุมผลิตนอกชายฝั่ง ทุ่งน้ำมัน ระบบประกอบด้วยส่วนประกอบหลัก เช่น มอเตอร์ใต้น้ำ ตัวป้องกัน เครื่องแยกก๊าซ-ของเหลว และปั๊มหอยโข่งหลายใบพัด มอเตอร์ขับเคลื่อนชุดปั๊มให้หมุนด้วยความเร็วสูงและยกอย่างต่อเนื่อง น้ำมันดิบจากบ่อสู่ผิวน้ำ

เมื่อเปรียบเทียบกับวิธีนำน้ำมันเครื่องกลกลับมาใช้ใหม่ ESP มีข้อได้เปรียบ เช่น ช่วงการเคลื่อนที่ที่กว้าง ความสามารถในการปรับตัวให้เข้ากับสภาพแวดล้อมของบ่อลึก พื้นที่ผิวที่เล็กลง และความสามารถในการดำเนินการอย่างต่อเนื่องที่แข็งแกร่ง พวกเขา สามารถปรับแต่งตามความลึกของบ่อ ขนาดท่อ ความหนืดของน้ำมันดิบ ปริมาณก๊าซ และสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน มอบโซลูชันลิฟต์เทียมที่เชื่อถือได้สำหรับการผลิตบ่อน้ำมันที่มั่นคงในระยะยาว

หลักการทำงานของผลิตภัณฑ์

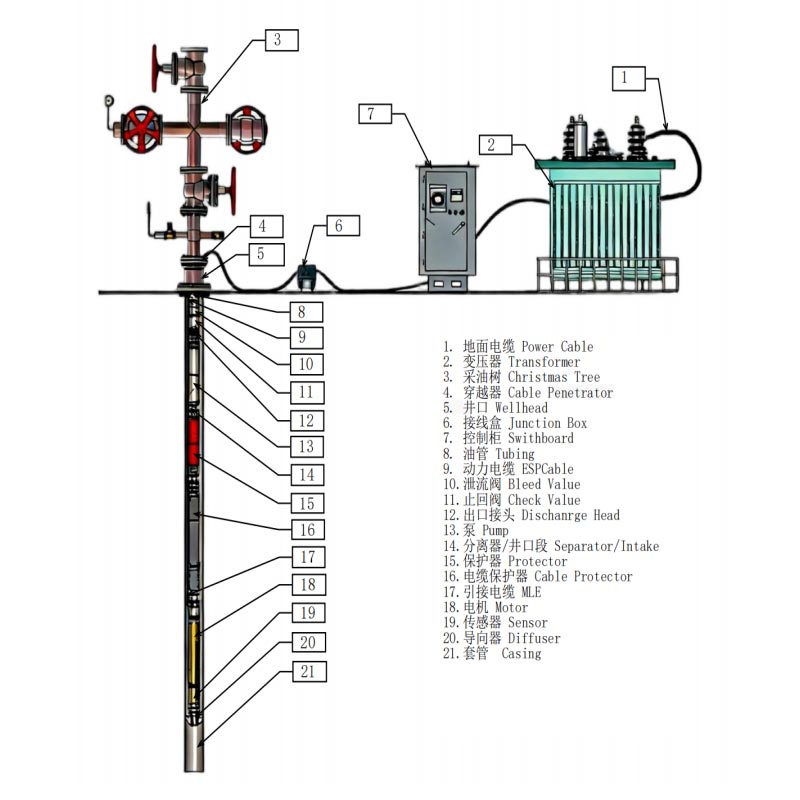

ระบบ ESP ได้รับการติดตั้งไว้ใต้ระดับของเหลวในบ่อน้ำมัน และจ่ายพลังงานให้กับมอเตอร์ใต้น้ำใต้หลุมผ่านทาง ตู้ควบคุมพื้นผิว

ระหว่างดำเนินการ:

มอเตอร์ใต้น้ำขับเคลื่อนปั๊มแรงเหวี่ยงแบบหลายใบพัดเพื่อหมุน

ของเหลวจะเข้าสู่ตัวปั๊มผ่านทางทางเข้า

ใบพัดแบบหลายขั้นตอนจะเพิ่มแรงดันอย่างต่อเนื่อง

ส่วนผสมของน้ำมันดิบ ก๊าซธรรมชาติ และน้ำที่ก่อตัวจะถูกส่งไปยังท่อส่งน้ำผิวดิน

ตัวป้องกันจะแยกของเหลวในบ่อออกจากน้ำมันหล่อลื่นภายในของมอเตอร์ เพื่อให้มั่นใจว่าการทำงานจะมีเสถียรภาพในระยะยาว ของมอเตอร์

ESP เพิ่มกำลังการผลิตผ่านแรงดันในหลุมเจาะอย่างต่อเนื่อง ทำให้เหมาะอย่างยิ่งสำหรับ บ่อน้ำมันที่มีแรงดันธรรมชาติไม่เพียงพอหรือบ่อที่ต้องการประสิทธิภาพในการคืนสภาพที่ดีขึ้น

วัสดุและเทคโนโลยีการผลิต

ขั้นปั๊มทำจากเหล็กโลหะผสมที่ทนต่อการกัดกร่อนและเครื่องจักร CNC ที่มีความแม่นยำเพื่อให้การไหลราบรื่นและสูง ประสิทธิภาพ

มอเตอร์ใต้น้ำใช้วัสดุฉนวนที่ทนต่ออุณหภูมิสูง จึงรับประกันการทำงานที่มั่นคงแม้ใน สภาพแวดล้อม downhole ที่มีอุณหภูมิสูง ตัวป้องกันใช้น้ำมันแยกพิเศษเพื่อป้องกันน้ำมันดิบได้อย่างมีประสิทธิภาพ น้ำเกลือและก๊าซจากการเข้าสู่ส่วนประกอบของมอเตอร์

ส่วนประกอบที่สำคัญทั้งหมดได้รับการเคลือบป้องกันการกัดกร่อนและการปิดผนึก สายการประกอบอัตโนมัติของเราช่วยให้มั่นใจได้ การจับคู่ที่แม่นยำของทุกส่วนประกอบ ปั๊มจุ่มไฟฟ้าแต่ละเครื่องสำหรับบ่อน้ำมันสำเร็จรูปต้องผ่านกระบวนการเสร็จสมบูรณ์ การทดสอบการจำลอง downhole ก่อนส่งมอบ

คุณสมบัติด้านประสิทธิภาพที่สำคัญ

1. เหมาะสำหรับสภาพแวดล้อมบ่อน้ำมันที่ซับซ้อน

ESP สามารถนำไปใช้กับ: หลุมลึก, หลุมกำหนดทิศทาง, หลุมแพลตฟอร์มนอกชายฝั่ง, บ่อน้ำมันตัดน้ำสูง, น้ำมันหนัก หลุมนำความร้อนกลับคืน และหลุมท่อขนาดเล็ก

2. กำลังการผลิตสูง

การออกแบบปั๊มหอยโข่งแบบหลายใบพัดให้ความสามารถในการยกที่ต่อเนื่องและมั่นคง ช่วยให้การผลิตดีขึ้น ประสิทธิภาพในบ่อน้ำมันที่มีการผลิตสูงเมื่อเปรียบเทียบกับอุปกรณ์สูบน้ำแบบดั้งเดิม

3. ข้อกำหนดอุปกรณ์พื้นผิวที่ลดลง

ชุดปั๊มทั้งหมดได้รับการติดตั้งที่ด้านล่าง: ลดพื้นที่อุปกรณ์บนพื้นผิว ลดเสียงรบกวนในการทำงาน และ ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีพื้นที่จำกัด เช่น แพลตฟอร์มนอกชายฝั่ง

4. ทนต่อการกัดกร่อนได้ดีเยี่ยม

สำหรับอ่างเก็บน้ำที่มีกำมะถัน เกลือสูง และอุณหภูมิสูง เหล็กโลหะผสม และวัสดุสแตนเลส พร้อม ด้วยการเคลือบป้องกันการกัดกร่อนสามารถใช้เพื่อปรับปรุงความน่าเชื่อถือในระยะยาวของอุปกรณ์

การใช้งานเคสขนาด 4.5 นิ้วที่มีเส้นผ่านศูนย์กลางภายในขั้นต่ำ 99.6 มม. สำหรับการกำหนดค่ายูนิต

พิมพ์	ชุด	เส้นผ่านศูนย์กลางสูงสุด(มิลลิเมตร)
ปั๊ม	338	86
ตัวป้องกัน	338	86
มอเตอร์	375	95.25

การใช้งานเคสขนาด 5.5 นิ้วที่มีเส้นผ่านศูนย์กลางภายในขั้นต่ำ 118.6 มม. สำหรับการกำหนดค่ายูนิต

พิมพ์	ชุด	เส้นผ่านศูนย์กลางสูงสุด(มิลลิเมตร)
ปั๊ม	400	101.6
ตัวป้องกัน	400	10.1.6
มอเตอร์	456	115.82

การใช้งานเคสขนาด 7 นิ้วที่มีเส้นผ่านศูนย์กลางภายในขั้นต่ำ 150.4 มม. สำหรับการกำหนดค่ายูนิต

พิมพ์	ชุด	เส้นผ่านศูนย์กลางสูงสุด(มิลลิเมตร)
ปั๊ม	513/538/562	130.3/136.7/143
ตัวป้องกัน	513	130.3
มอเตอร์	540/562	138/143

การใช้เคสขนาด 8-5/8 นิ้วที่มีเส้นผ่านศูนย์กลางภายในขั้นต่ำ 196.2 มม. สำหรับการกำหนดค่ายูนิต

พิมพ์	ชุด	เส้นผ่านศูนย์กลางสูงสุด(มิลลิเมตร)
ปั๊ม	675	171.45
ตัวป้องกัน	675	171.45
มอเตอร์	738	187.45

การใช้เคสขนาด 10-3/4 นิ้วที่มีเส้นผ่านศูนย์กลางภายในขั้นต่ำ 247.9 มม. สำหรับการกำหนดค่ายูนิต

พิมพ์	ชุด	เส้นผ่านศูนย์กลางสูงสุด(มิลลิเมตร)
ปั๊ม	862	219
ตัวป้องกัน	675	171.45
มอเตอร์	738	187.45

ปัจจัยใดบ้างที่ต้องพิจารณาเมื่อเลือกปั๊มจุ่มไฟฟ้า

การเลือก ESP ไม่ได้ขึ้นอยู่กับกำลังเท่านั้น จำเป็นต้องมีการพิจารณาอย่างครอบคลุมดังต่อไปนี้:
1. Well Depth: The deeper the well, the higher the head and the greater the power required.
2. ข้อกำหนดในการผลิต: กำหนดจำนวนขั้นตอนการปั๊มและการเคลื่อนตัวตามเป้าหมายการผลิตรายวัน
3. คุณสมบัติของน้ำมันดิบ: รวมถึงความหนืดของน้ำมันดิบ ปริมาณทราย ปริมาณน้ำที่ตัดออก และอัตราส่วนก๊าซ-น้ำมัน
4. สภาวะของหลุมเจาะ: รวมถึงขนาดปลอก อุณหภูมิ สภาพแวดล้อมที่มีการกัดกร่อน และมุมเอียงของหลุม ด้วยการจับคู่พารามิเตอร์เหล่านี้อย่างครอบคลุม ความเสี่ยงของ ESP เกินพิกัด การล็อคแก๊ส และความล้มเหลวตั้งแต่เนิ่นๆ จะลดลง

สถานการณ์การใช้งานหลัก

ปั๊มจุ่มไฟฟ้าสำหรับบ่อน้ำมันมีการใช้กันอย่างแพร่หลายใน:
Onshore oilfield development
การผลิตน้ำมันแท่นขุดเจาะนอกชายฝั่ง
การผลิตบ่อน้ำมันลึก
อ่างเก็บน้ำตัดน้ำสูง
โครงการนำความร้อนจากน้ำมันหนัก
หลุมทิศทางและแนวนอน
เหมาะอย่างยิ่งสำหรับโครงการบ่อน้ำมันที่ต้องการการผลิตอย่างต่อเนื่องในระยะยาวและมีผลผลิตรายวันสูง

ความเข้ากันได้ของอุปกรณ์เสริม

ESP นี้เป็นไปตามมาตรฐานมิติ API แบบครบวงจร ซึ่งจับคู่อุปกรณ์เสริมได้อย่างสมบูรณ์แบบ รวมถึงสายแพ ESP, ชุดประกอบการซีลหลุมผลิต, ตู้ควบคุมความถี่แปรผัน, หน้าจอดาวน์โฮล และมิเตอร์วัดการไหล อินเตอร์เฟซมาตรฐาน ตระหนักถึงการประกอบที่ไซต์งานอย่างรวดเร็ว ช่วยให้การติดตั้งง่ายขึ้นและการบำรุงรักษาการตรวจสอบในภายหลัง ช่วยลดระยะเวลาในการดำเนินการให้เสร็จสิ้น วงจรการก่อสร้าง

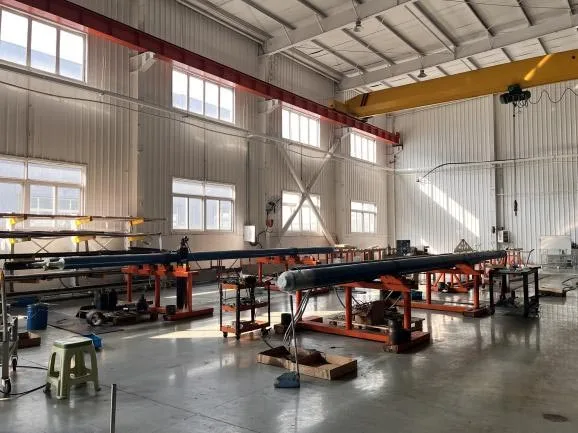

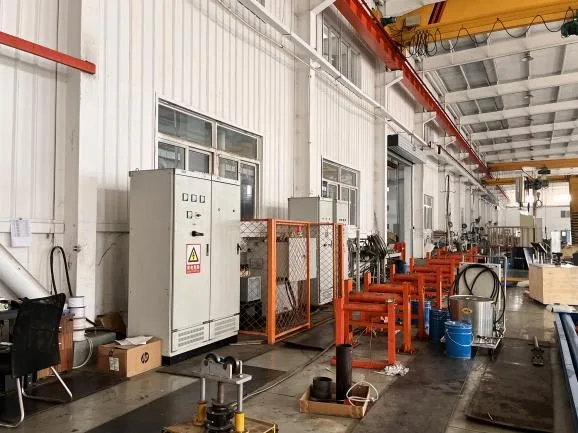

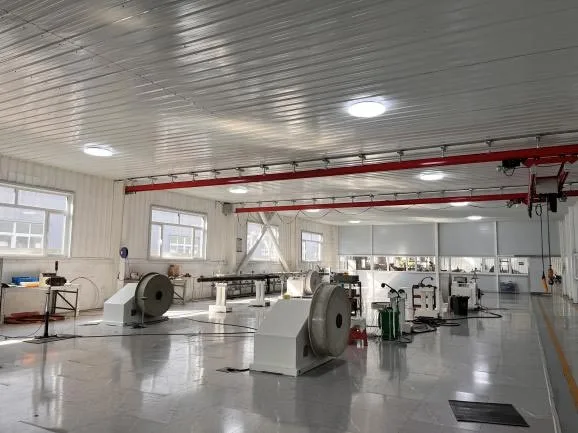

โรงงานผลิตและการควบคุมคุณภาพ

ในระหว่างการผลิต ส่วนประกอบสำคัญจะผ่านการทดสอบอย่างครอบคลุม:
การทดสอบองค์ประกอบทางเคมีของวัตถุดิบ
การทดสอบเครื่องจักรความแม่นยำ CNC
การทดสอบสมดุลไดนามิกของโรเตอร์
การทดสอบประสิทธิภาพของฉนวนมอเตอร์

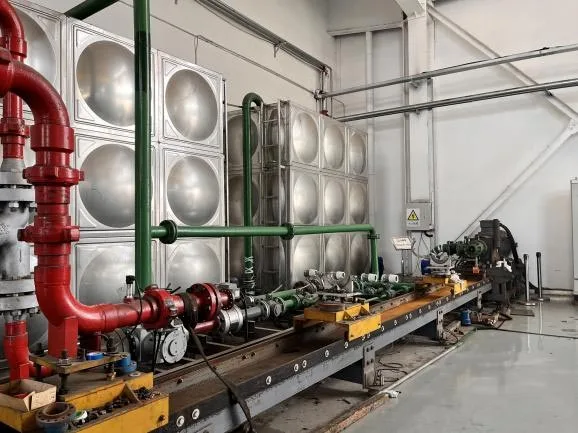

การทดสอบแรงดันหน่วยปั๊ม
การทดสอบประสิทธิภาพการปิดผนึก
การทดสอบการจำลองการทำงานของเครื่องจักรเสร็จสมบูรณ์
ระบบ ESP ทั้งหมดได้รับการตรวจสอบประสิทธิภาพก่อนออกจากโรงงานเพื่อให้แน่ใจว่าตรงตามข้อกำหนดการปฏิบัติงานระยะยาวของแหล่งน้ำมัน

Electrical Submersible Pump for Oil Well

คำถามที่พบบ่อย

Q1: What working conditions fit Electrical Submersible Pump for Oil Well most?

A1: ส่วนใหญ่จะใช้สำหรับบ่อน้ำมันลึก, บ่อน้ำมันหนัก และหลุมการผลิตนอกชายฝั่ง มันให้ความมีเสถียรภาพ ลิฟต์เทียมที่มีอัตราการไหลสูงในโครงแคบและสภาพแวดล้อมใต้หลุมเจาะที่มีอุณหภูมิสูง

คำถามที่ 2: ESP ต้านทานการกัดกร่อนจากน้ำเกลือที่ก่อตัวได้อย่างไร

A2: ส่วนประกอบหลักในการไหลและการส่งผ่านใช้วัสดุโลหะผสมป้องกันซัลเฟอร์พร้อมการเคลือบป้องกันการกัดกร่อน บิวท์อิน ตัวป้องกันจะแยกของเหลวที่มีฤทธิ์กัดกร่อนเพื่อปกป้องแกนมอเตอร์ ทำให้ได้การทำงานใต้ดินในระยะยาว

คำถามที่ 3: เราสามารถปรับพารามิเตอร์ของปั๊มสำหรับความต้องการอ่างเก็บน้ำแบบพิเศษได้หรือไม่

A3: ใช่. เราให้บริการปั๊มจุ่มไฟฟ้า OEM แบบมืออาชีพสำหรับบริการบ่อน้ำมัน ปรับแต่งขั้นตอนการปั๊ม กำลังมอเตอร์และเกรดป้องกันการกัดกร่อนตามความลึกของบ่อ ความหนืดของน้ำมันดิบ และองค์ประกอบของน้ำในชั้นหิน

เหตุใดจึงเลือกระบบ ESP ของเรา

เราเชี่ยวชาญในการผลิตอุปกรณ์ลิฟต์เทียมสำหรับบ่อน้ำมัน โดยนำเสนอโซลูชันการกำหนดค่า ESP ที่สมบูรณ์ ปรับให้เหมาะกับสภาพบ่อต่างๆ

ข้อดีของเรา ได้แก่ :
รองรับขนาดเคสที่แตกต่างกัน
ให้บริการครบวงจรทั้งปั๊ม มอเตอร์ และอุปกรณ์ป้องกัน
รองรับวัสดุป้องกันการกัดกร่อนแบบกำหนดเอง
ตอบสนองความต้องการของการใช้งานบ่อน้ำมันทั้งบนบกและนอกชายฝั่ง
ให้บริการผลิต OEM
ระบบการจัดหาอะไหล่ที่ครอบคลุม
ทดสอบประสิทธิภาพให้เสร็จสิ้นก่อนจัดส่ง

ตั้งแต่การเลือกอุปกรณ์และการจับคู่ระบบไปจนถึงการสนับสนุนการบำรุงรักษาหลังการขาย เรามี ESP ที่เสถียรและเชื่อถือได้ โซลูชั่นสำหรับลูกค้าน้ำมันและก๊าซทั่วโลก
