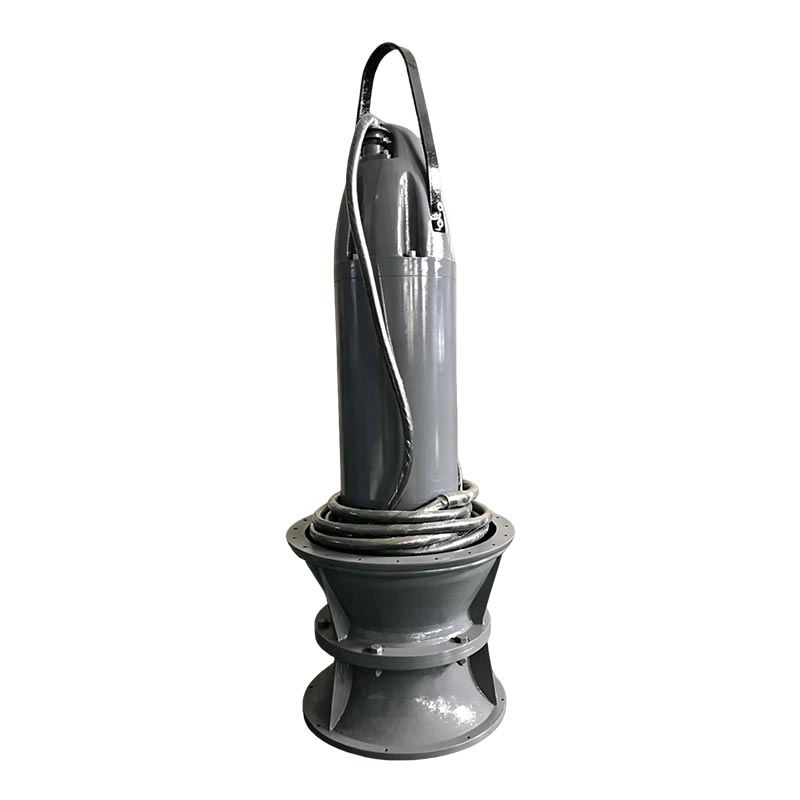

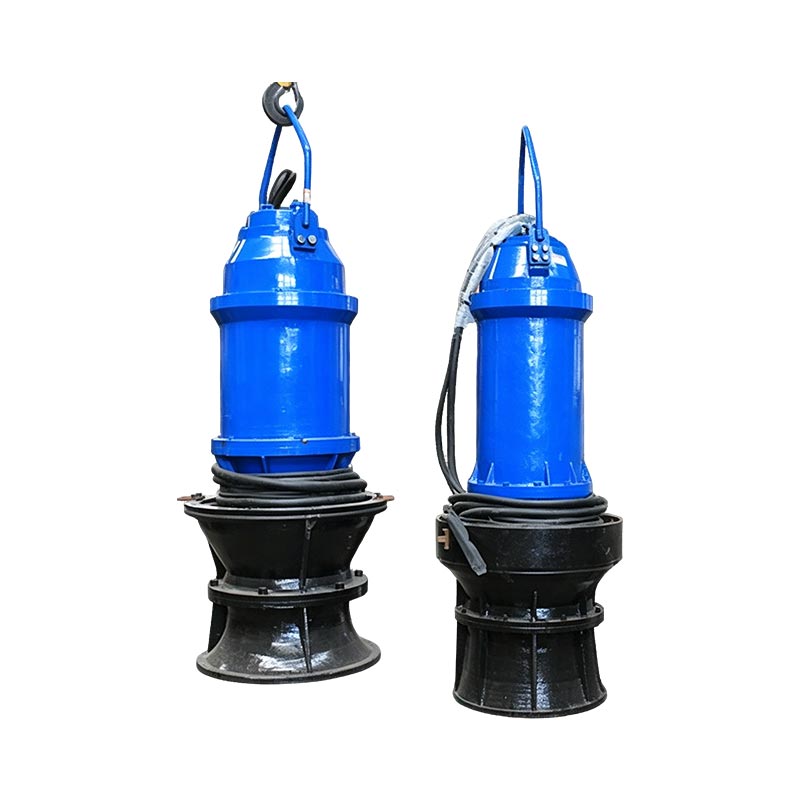

ปั๊มจุ่มไหลตามแนวแกนเพื่อการชลประทาน

ปั๊มไหลตามแนวแกนแบบจุ่มเพื่อการชลประทานได้รับการออกแบบทางวิศวกรรมสำหรับการใช้งานการถ่ายโอนน้ำปริมาณมาก ต้องการความสามารถในการไหลสูงและหัวปฏิบัติการต่ำ

ออกแบบด้วยมอเตอร์จุ่มและโครงสร้างปั๊มในตัว ซีรีส์นี้จึงเป็นโซลูชันที่ใช้งานได้จริงสำหรับ ระบบชลประทานการเกษตร สถานีรับน้ำในแม่น้ำ โครงการระบายน้ำท่วม และน้ำเทศบาล การจัดการ สิ่งอำนวยความสะดวกที่ต้องการการถ่ายเทน้ำอย่างต่อเนื่องและเชื่อถือได้

เมื่อเปรียบเทียบกับระบบปั๊มไหลตามแนวแกนแบบติดตั้งแห้งทั่วไป การออกแบบแบบจุ่มใต้น้ำทำให้การติดตั้งง่ายขึ้น ลดข้อกำหนดในการก่อสร้างสถานีปั๊ม และปรับปรุงเสถียรภาพในการปฏิบัติงานในสภาพแวดล้อมที่มีความผันผวน ระดับน้ำ

โครงสร้างผลิตภัณฑ์และหลักการทำงาน

มอเตอร์วางอยู่เหนือส่วนปั๊ม และทั้งชุดทำงานใต้น้ำ

คุณสมบัติโครงสร้างหลัก ได้แก่ :
• การกำหนดค่ามอเตอร์ปั๊มแบบรวม
• ใบพัดแบบปรับได้
• มอเตอร์ใต้น้ำแบบปิดสนิท
• ระบบปิดผนึกด้วยกลไก
• ระบบป้องกันการตรวจสอบอัตโนมัติ

เมื่อมองจากด้านทางเข้า ใบพัดจะหมุนทวนเข็มนาฬิกา

การออกแบบใบพัดแบบปรับได้ช่วยให้ปั๊มสามารถรักษาประสิทธิภาพการทำงานที่มีประสิทธิภาพภายใต้การทำงานที่แตกต่างกัน เงื่อนไข ทำให้เหมาะสำหรับการใช้งานที่มีความต้องการการไหลเปลี่ยนแปลง

เหตุใดจึงเลือกปั๊มจุ่มไหลตามแนวแกนเพื่อการชลประทาน

1. ออกแบบมาสำหรับสภาวะการไหลสูงและศีรษะต่ำ

ปั๊มไหลตามแนวแกนได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานที่ต้องการเคลื่อนย้ายน้ำปริมาณมาก ความต้องการแรงดันค่อนข้างต่ำ

การใช้งานทั่วไปได้แก่:
• ช่องทางชลประทานการเกษตร
• ระบบสูบน้ำจากแม่น้ำ
• การถ่ายโอนน้ำอ่างเก็บน้ำ
• สถานีสูบน้ำควบคุมน้ำท่วม

2. การออกแบบสถานีสูบน้ำประหยัดพื้นที่

สถานีสูบน้ำแบบดั้งเดิมมักต้องการ:
• ติดตั้งมอเตอร์แยกส่วน
• ห้องอุปกรณ์ขนาดใหญ่
• งานจัดตำแหน่งที่ซับซ้อน

โครงสร้างใต้น้ำแบบรวมช่วยให้ชุดปั๊มทำงานใต้น้ำได้โดยตรง ช่วยลดพื้นที่เหนือพื้นดิน ข้อกำหนดในการก่อสร้างและทำให้เหมาะสมกับสถานที่ที่มีพื้นที่จำกัด

3. การทำงานที่เสถียรภายใต้ระดับน้ำที่เปลี่ยนแปลงได้

สำหรับโครงการชลประทานและควบคุมน้ำท่วม ระดับน้ำสามารถเปลี่ยนแปลงได้อย่างมีนัยสำคัญ

การออกแบบมอเตอร์ใต้น้ำให้:
• มอเตอร์ระบายความร้อนอย่างมีประสิทธิภาพ
• ลดเสียงรบกวนในการทำงาน
• การทำงานต่อเนื่องที่เชื่อถือได้

คู่มือการเลือกซีรีส์ QZB และ QHB

การเลือกประเภทปั๊มที่ถูกต้องขึ้นอยู่กับข้อกำหนดการไหล สภาพของหัวปั๊ม และสภาพแวดล้อมการใช้งานเป็นหลัก

เลือกปั๊มไหลตามแนวแกน QZB เมื่อ:

จำเป็นต้องมีการถ่ายโอนน้ำปริมาณมาก หัวปั๊มค่อนข้างต่ำ จำเป็นต้องมีการชลประทานหรือการระบายน้ำอย่างต่อเนื่อง

เลือกปั๊มไหลผสม QHB เมื่อ:

จำเป็นต้องมีประสิทธิภาพของหัวที่สูงขึ้น ระดับน้ำเปลี่ยนแปลงอย่างมีนัยสำคัญ จำเป็นต้องมีการปรับตัวแบบไฮดรอลิกที่ดีกว่า

คู่มือการเลือกรุ่นปั๊ม

ซีรีส์ QZB มีจำหน่ายหลายขนาดเพื่อตอบสนองความต้องการของโครงการที่แตกต่างกัน

ตัวอย่าง: 700QZB-100

ช่วงรุ่นที่มีจำหน่าย

รุ่นที่มีจำหน่าย ได้แก่

350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85 ฯลฯ

การใช้งานหลักและสภาพแวดล้อมการทำงาน

ปั๊มจุ่มไหลตามแนวแกน QZB และ QHB ใช้งานได้อย่างกว้างขวางสำหรับการใช้งานในโรงงานอุตสาหกรรมและเหมืองแร่ อู่ต่อเรือ ระบบประปาและระบายน้ำในเมือง การชลประทานทางการเกษตร และน้ำประปาในโรงไฟฟ้า และ การระบายน้ำ ระบบ

ปั๊มจุ่มไหลตามแนวแกน QZB เหมาะสำหรับการใช้งานที่ต้องการอัตราการไหลส่วนหัวต่ำและสูง คิวเอชบี ปั๊มจุ่มแบบไหลผสมโดดเด่นด้วยประสิทธิภาพสูงและต้านทานการเกิดโพรงอากาศที่ดีเยี่ยม ทำให้เหมาะสำหรับ การใช้งานที่มีความผันผวนอย่างมากของระดับน้ำและความต้องการหัวค่อนข้างสูง

ผลิตภัณฑ์เหล่านี้ได้รับการออกแบบเพื่อจัดการกับน้ำดิบหรือน้ำเสียที่มีการปนเปื้อนเล็กน้อย โดยมีอุณหภูมิของเหลวสูงสุด ของ 50°C ช่วง pH 4 ถึง 10 อัตราส่วนปริมาตรของสารแขวนลอยต่ำกว่า 2% และความถ่วงจำเพาะน้อยกว่า 1.2 × 10³ กก./ตร.ม. การใช้ผลิตภัณฑ์เหล่านี้เป็นวิธีแก้ปัญหาที่มีประสิทธิภาพสูงสุดสำหรับการป้องกันน้ำท่วมของมอเตอร์ในโรงไฟฟ้า แม่น้ำ และพื้นที่ริมทะเลสาบซึ่งมีระดับน้ำผันผวนอย่างมาก

คำอธิบายโครงสร้างผลิตภัณฑ์

มอเตอร์ของปั๊มจุ่มตามแนวแกนเพื่อการชลประทานตั้งอยู่เหนือปั๊ม มอเตอร์ใต้น้ำมีลักษณะแบบแห้ง การออกแบบ ด้วยฉนวนคลาส F ซีลเชิงกลและซีลเสริมที่เชื่อถือได้ และติดตั้งอุปกรณ์ป้องกัน รั่วซึมและป้องกันอุณหภูมิที่เพิ่มขึ้นในขดลวดภายในและแบริ่ง

มาพร้อมกับตู้ควบคุมเพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและเชื่อถือได้ ปั้มน้ำนี้เหมาะกับปริมาณน้ำที่หลากหลาย คุณภาพและสภาพแวดล้อม มีใบพัดแบบปรับได้ และทำงานได้หลากหลาย สภาพการทำงาน

เมื่อมองจากทางเข้า ใบพัดจะหมุนทวนเข็มนาฬิกา

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างปั๊มไหลตามแนวแกนและปั๊มไหลแบบผสม?

ปั๊มไหลตามแนวแกนได้รับการออกแบบสำหรับอัตราการไหลที่สูงมากและสภาวะส่วนหัวที่ต่ำ ในขณะที่ปั๊มไหลแบบผสมมีให้ ประสิทธิภาพที่ดีขึ้นเมื่อต้องใช้หัวที่สูงขึ้นและสภาวะการทำงานที่เปลี่ยนแปลง

สามารถใช้ปั๊มจุ่มตามแนวแกนเพื่อการชลประทานในแม่น้ำได้หรือไม่

ใช่. ซีรีส์ QZB เหมาะสำหรับการถ่ายโอนน้ำดิบจากแม่น้ำ อ่างเก็บน้ำ และช่องทางชลประทานเมื่อ น้ำมีอนุภาคแขวนลอยจำกัด

เหตุใดจึงเลือกปั๊มจุ่มตามแนวแกนเพื่อการชลประทานแทนที่จะเป็นสถานีสูบน้ำแบบเดิมๆ

โครงสร้างแบบจุ่มใต้น้ำในตัวช่วยลดความต้องการในการติดตั้ง ปรับปรุงการระบายความร้อนของมอเตอร์ ลดเสียงรบกวน และ ช่วยให้สามารถติดตั้งได้อย่างยืดหยุ่นในสถานที่ที่มีพื้นที่จำกัด

ข้อมูลอะไรที่จำเป็นก่อนเลือกปั๊ม?

ลูกค้าควรจัดเตรียม:
อัตราการไหลที่ต้องการ
หัวปั๊ม
สภาพแหล่งน้ำ
วิธีการติดตั้ง
ข้อกำหนดด้านแหล่งจ่ายไฟ
วิศวกรของเราสามารถแนะนำรุ่นปั๊มที่เหมาะสมตามเงื่อนไขของโครงการ
