ปั๊มจุ่มบาดาลเพื่อการชลประทาน

ปั๊มจุ่มน้ำบาดาลซีรีส์ ATQJ เพื่อการชลประทาน ได้รับการออกแบบมาเพื่อการสกัดน้ำบาดาลที่เชื่อถือได้ในการชลประทานทางการเกษตร บ่อน้ำลึก อ่างเก็บน้ำ และระบบประปา โดดเด่นด้วยการออกแบบแบบหมุนเหวี่ยงหลายขั้นตอน โครงสร้างที่ทนทานต่อการกัดกร่อน และมอเตอร์ประหยัดพลังงาน ทำให้มีสมรรถนะที่มั่นคง ต้องการการบำรุงรักษาต่ำ และอายุการใช้งานยาวนานภายใต้สภาวะการทำงานที่มีความต้องการสูง

ส่งคำถาม

รายละเอียดสินค้า

คำอธิบายทั่วไป

ปั๊มจุ่มบ่อบาดาลรุ่น A5QJ ของบริษัทของเราเพื่อการชลประทานได้รับการออกแบบสำหรับการสกัดน้ำบาดาลจากน้ำลึก บ่อน้ำ ตลอดจนโครงการรับน้ำจากแม่น้ำ อ่างเก็บน้ำ และลำคลอง ใช้กันอย่างแพร่หลายในการชลประทานในพื้นที่การเกษตร น้ำประปาสำหรับประชาชนและปศุสัตว์ในพื้นที่ภูเขา นอกจากนี้ยังมีการระบายน้ำในเมือง โรงงาน ทางรถไฟ เหมืองแร่ และสถานที่ก่อสร้าง

คุณสมบัติผลิตภัณฑ์

1. โครงสร้างมอเตอร์และปั๊มแบบรวมการทำงานใต้น้ำใต้น้ำที่มีความปลอดภัยและความน่าเชื่อถือสูง
2. ไม่มีข้อกำหนดพิเศษสำหรับปลอกอย่างดี ท่อที่เพิ่มขึ้นจะต้องทนต่อแรงดันการทำงานที่สอดคล้องกันเท่านั้น
3. ติดตั้งง่าย ใช้งานและบำรุงรักษา อาชีพพื้นที่ขนาดเล็ก ไม่จำเป็นต้องสร้างบ้านปั๊ม
4. โครงสร้างที่กะทัดรัดและการใช้วัตถุดิบต่ำ

ข้อมูลจำเพาะทางเทคนิค

รายการ	ข้อมูลจำเพาะ
ประเภทปั๊ม	ปั๊มจุ่มบาดาลแนวตั้ง
โครงสร้าง	ปั๊มหอยโข่งหลายใบพัด
ประเภทมอเตอร์	มอเตอร์จุ่มแบบอะซิงโครนัสสามเฟส
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	380V / 660V
ความถี่	50เฮิร์ต
ช่วงการไหล	ปรับแต่ง
ช่วงศีรษะ	สูงถึง 900 ม
ประเภทการติดตั้ง	การติดตั้งแนวตั้ง
วิธีการทำความเย็น	มอเตอร์ระบายความร้อนด้วยน้ำ
อุณหภูมิปานกลาง	≤20℃
ช่วงพีเอช	6.5–8.5
เนื้อหาอนุภาคของแข็ง	≤0.01%

Deepwell Submersile Pump for Irragation

สภาพแวดล้อมการบริการและสภาพการทำงาน

แหล่งจ่ายไฟ AC 1.3 เฟส: ความถี่ 50Hz, แรงดันไฟฟ้า 380V หรือ 660V (ความคลาดเคลื่อนที่อนุญาต ±5%)
1.ปริมาณอนุภาคของแข็งโดยมวล ≤ 0.01%
2.ค่า PH ของของเหลวที่สูบแล้วมีตั้งแต่ 6.5 ถึง 8.5
3. อุณหภูมิปานกลาง ≤ 20 ℃

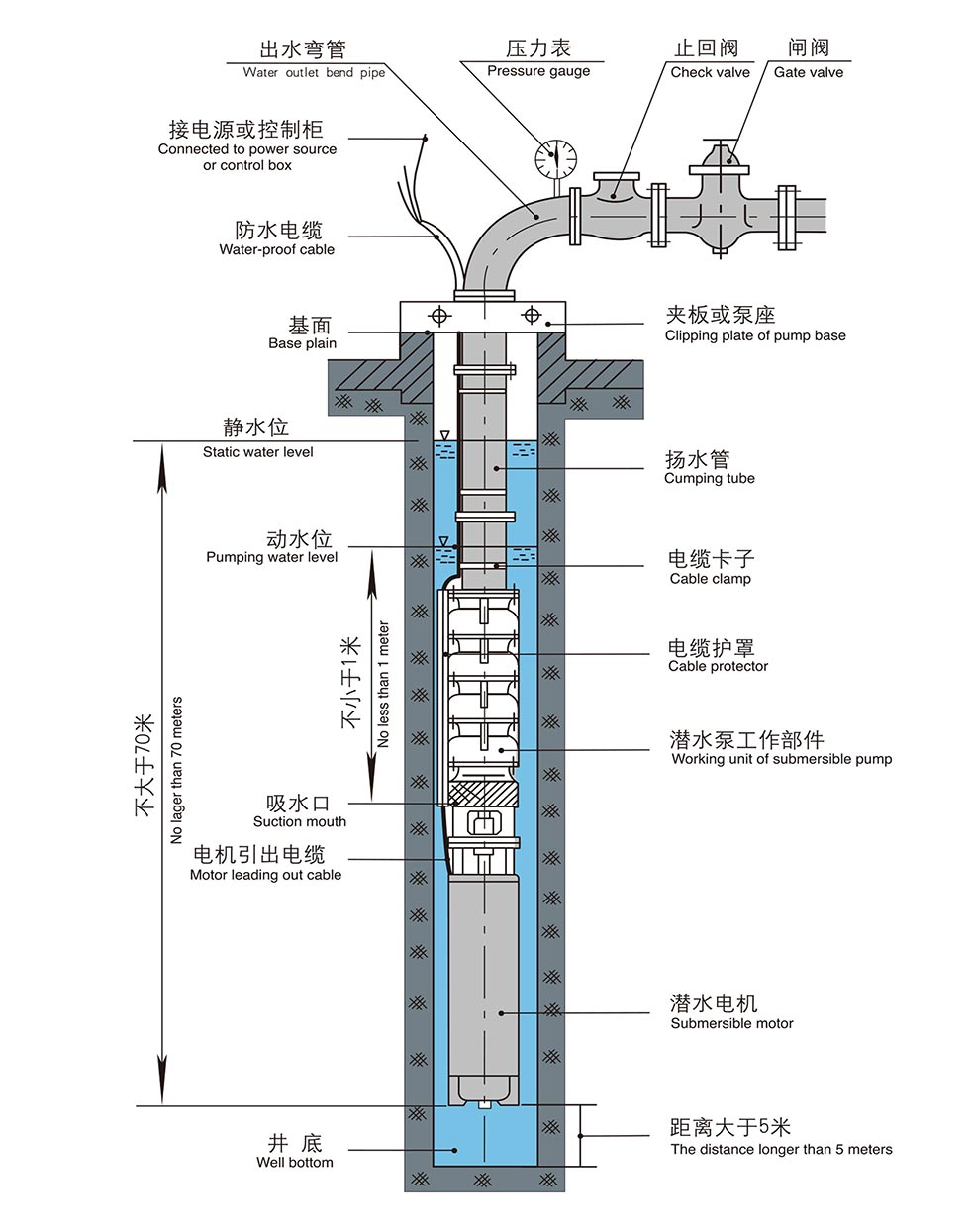

4.ทางเข้าของปั๊มจุ่มบาดาลเพื่อการชลประทานควรอยู่ต่ำกว่าระดับน้ำแบบไดนามิกอย่างน้อย 1 เมตร ความลึกใต้น้ำสูงสุดคือ 70 เมตร ใต้ระดับน้ำนิ่ง ด้านล่างของปั๊มรักษาระยะห่างอย่างน้อย 1 เมตรจากด้านล่างของบ่อ
5. ปลอกตรงที่มีผนังด้านในเรียบและไม่มีการเคลื่อนที่ของปลอก

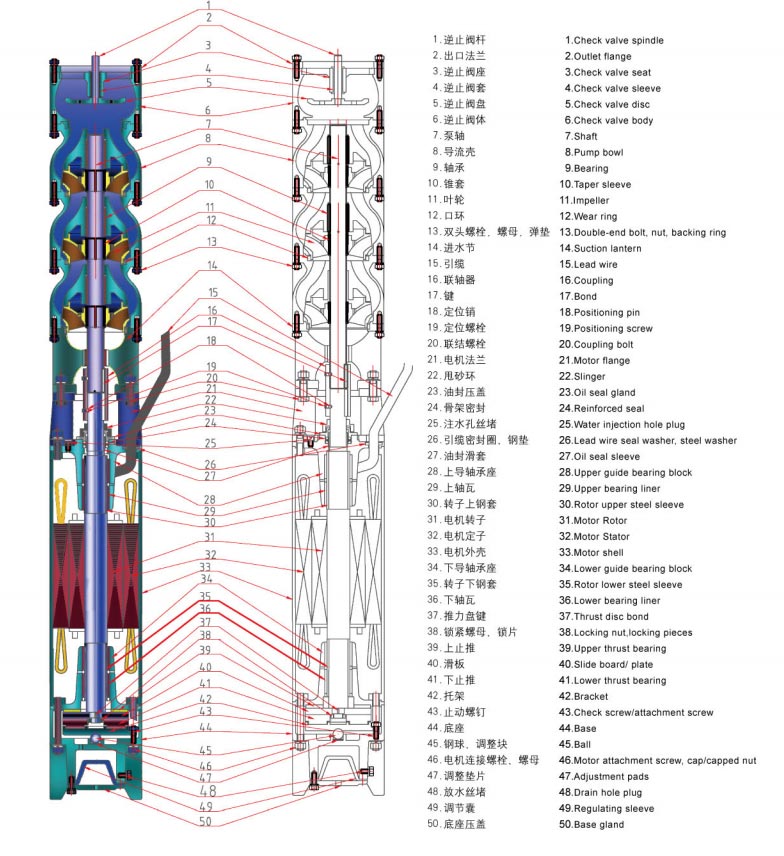

ลักษณะโครงสร้าง

1. ปั๊มจุ่มน้ำบาดาลเพื่อการชลประทานประกอบด้วยมอเตอร์แบบอะซิงโครนัส 3 เฟสแบบจุ่มใต้น้ำและตัวปั๊ม มอเตอร์เชื่อมต่อโดยตรงกับชุดปั๊มส่วนบน ซีลเพลาที่เชื่อถือได้ซึ่งติดตั้งอยู่บนเพลามอเตอร์ด้านบนจะช่วยป้องกัน การรั่วไหลข้ามระหว่างน้ำหล่อเย็นของมอเตอร์ภายในและตัวกลางที่ถูกสูบ ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงในระยะยาว

2. ปั๊มเป็นแบบแรงเหวี่ยงแนวตั้งแบบหลายขั้นตอนแบบดูดเดียว มอเตอร์ที่เข้าคู่กันนั้นเป็นแนวตั้งแบบเปียกที่เต็มไปด้วยน้ำ มอเตอร์แบบอะซิงโครนัสใต้น้ำ เชื่อมต่อผ่านข้อต่อแบบบาร์เรล

3. ขดลวดมอเตอร์ใช้ลวดแม่เหล็กกันน้ำ PE ที่หุ้มด้วยไนลอน ช่องมอเตอร์เต็มไปด้วยน้ำจืดที่สะอาด

4. ตลับลูกปืนนำทางแบบหล่อลื่นน้ำใช้สำหรับมอเตอร์ แบริ่งแรงขับที่ด้านล่างของมอเตอร์มีแกนสองทิศทาง แรงขับจากปั๊ม รุ่นหัวสูงติดตั้งแผ่นแทงรูปพัดลมทองแดงที่มีส่วนผสมของนิกเกิลซึ่งจับคู่กับสินค้านำเข้า แผ่นเลื่อน Phylos สำหรับแบริ่งรับน้ำหนักตามแนวแกน

5. มีการติดตั้งส่วนประกอบแบริ่งแรงตามแนวแกนพิเศษระหว่างปั๊มและมอเตอร์ในรุ่นยกสูง โดยให้ส่วนหัวอยู่ด้านบนสุด ถึง 900ม.

ข้อควรระวังในการดำเนินการ

1. เติมช่องมอเตอร์ด้วยน้ำจืดที่สะอาดก่อนสตาร์ทเครื่อง ระบายน้ำภายในทั้งหมดเพื่อเก็บรักษาในฤดูหนาวเพื่อหลีกเลี่ยงการแตกร้าวของน้ำค้างแข็ง
2. ทดสอบความต้านทานของฉนวนของตัวเครื่องเป็นประจำ ค่าจะต้องไม่ต่ำกว่า 0.5 MΩ
3. ระยะเวลาการรับประกันมาตรฐาน: 1 ปีภายใต้การทำงานปกติ

คำอธิบายรหัสรุ่น

ตัวอย่าง: QJ80-100-37

รหัส	ความหมาย
Q	ประเภทใต้น้ำ
J	การประยุกต์ใช้หลุมลึก
80	อัตราการไหล: 80 ลบ.ม./ชม
100	ระยะยิงสูงสุด : 100 ม
37	กำลังมอเตอร์: 37 กิโลวัตต์

จะเลือกปั๊มจุ่มบ่อบาดาลที่เหมาะสมได้อย่างไร?

ก่อนเลือกรุ่นปั๊ม ลูกค้าควรยืนยันข้อมูลต่อไปนี้:

1. อัตราการไหลที่ต้องการ

กำหนดปริมาณน้ำที่ต้องการตามพื้นที่ชลประทานและความต้องการน้ำ

2. หัวปั๊มรวม

คำนวณความสูงในการยกที่ต้องการ ได้แก่ :
• ความลึกดี
• ระยะยกแนวตั้ง
• การสูญเสียแรงดันท่อ
• ข้อกำหนดแรงดันน้ำที่เทอร์มินัล

3. เส้นผ่านศูนย์กลางของหลุม

เลือกเส้นผ่านศูนย์กลางของปั๊มให้เหมาะสมกับท่อที่มีอยู่

4. พาวเวอร์ซัพพลาย

ยืนยันแรงดันไฟฟ้า ความถี่ และความจุไฟฟ้าที่มีอยู่

5. คุณภาพน้ำ

ตรวจสอบอุณหภูมิของน้ำ ค่า pH และปริมาณอนุภาคของแข็ง
การระบุพารามิเตอร์เหล่านี้ช่วยให้แน่ใจว่าปั๊มที่เลือกให้ประสิทธิภาพตามที่คาดหวัง

คุณควรทำอย่างไรหากเกิดปัญหาต่อไปนี้?

ปรากฏการณ์ความผิด	เหตุผล	โซลูชั่น
เข้าถึงหัวไม่ได้ น้ำไม่สามารถดูดซับได้ หรือน้ำไหลออกไม่เพียงพอ	1.ระดับน้ำแบบไดนามิกลดลงต่ำกว่าค่าต่ำสุดที่อนุญาต ระดับน้ำแบบไดนามิก 2.ท่อลิฟท์แตก ข้อต่อ; 3. การหมุนกลับของมอเตอร์ 4. ลดแรงดันไฟฟ้า; 5.น้ำอุดตัน ทางเข้า; 6.ข้อต่อเสียหาย	1.เพิ่มระยะปั๊มและยกท่อ เพื่อเพิ่มความลึกของบ่อ 2.ซ่อมแซมการแตกหัก; 3.เปลี่ยนสายไฟ ขั้วต่อ; 4.ตรวจสอบแรงดันไฟฟ้า; 5. ช่องเติมน้ำล้าง; 6.เปลี่ยนข้อต่อ
มอเตอร์ไม่ทำงานเมื่อสตาร์ทโดยมีเสียงฮือฮา	1. การยึดแบริ่ง; 2. การทำงานของมอเตอร์แบบเฟสเดียว	1.ตรวจสอบและซ่อมแซมชิ้นส่วนที่เสียหาย 2.ตรวจสอบสายเชื่อมต่อ และค้นหาความล้มเหลวของเฟส
การแกว่งตัวชี้แอมป์มิเตอร์ขนาดใหญ่เกินไป	1.ระดับน้ำแบบไดนามิกลดลงถึงทางเข้าการดูดซึม 2.ระดับน้ำแบบไดนามิกลดลงต่ำกว่าที่อนุญาต min.ระดับน้ำแบบไดนามิก;	1.ลดการปล่อยน้ำ และเพิ่มความลึกใต้น้ำ
การสั่นสะเทือนที่รุนแรงของตัวเครื่อง	1.แกนหมุนของปั๊มงอ 2.การสึกหรอที่ชิ้นส่วนแบริ่งมีขนาดใหญ่เกินไป 3.รุนแรงเกินไป เค้น; 4.ข้อต่อเสียหาย	1. ปรับเทียบแกนหมุน 2.เปลี่ยนแบริ่ง; 3. ขยายวาล์วประตู 4.เปลี่ยนข้อต่อ
ไหลลงมา	1.การสึกหรอเมื่อสวมแหวน 2. ช่องเติมน้ำที่ถูกปิดกั้น; 3.การรั่วที่ข้อต่อระหว่างท่อลิฟท์หรือ เปลือกหอย	1.ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่สึกหรอ 2. ล้างน้ำเข้า; 3.ตรวจสอบส่วนการเชื่อมต่อ
ความต้านทานของฉนวนลดลงอย่างกะทันหัน	1. คุณภาพของขั้วต่อสายเคเบิลมอเตอร์ไม่ดี 2. ฉนวนที่เสียหายของสายไฟมอเตอร์โรเตอร์ 3.สวมใส่ สายเคเบิล	1.เชื่อมต่อขั้วต่อสายเคเบิลอีกครั้ง; 2.ซ่อมสายไฟมอเตอร์ 3.ซ่อมแซมความเสียหาย
การใช้พลังงานเพิ่มขึ้น (ตัวบ่งชี้แอมมิเตอร์เกินพิกัด ค่า)	1. สวมใบพัดแบริ่ง; 2. การสัมผัสระหว่างมอเตอร์หลังการสึกหรอของตลับลูกปืน 3.การขัดถู ระหว่างใบพัดและเปลือก	1.ตรวจสอบและซ่อมแซมปั๊ม 2.ตรวจสอบและซ่อมแซมมอเตอร์ 3.ควบคุมการไหลและตรวจสอบแรงขับของมอเตอร์ การแบก

คำถามที่พบบ่อย

1. ปั๊มจุ่มบ่อลึกใช้ทำอะไร?

ปั๊มจุ่มแบบจุ่มลึกส่วนใหญ่จะใช้สำหรับการแยกน้ำใต้ดินจากบ่อน้ำลึกและจ่ายน้ำให้ การชลประทาน การใช้ในบ้าน การใช้งานทางอุตสาหกรรม และโครงการถ่ายโอนน้ำอื่น ๆ

2.ปั๊มนี้สามารถนำไปใช้ชลประทานการเกษตรได้หรือไม่?

ใช่. ซีรีส์ ATQJ ได้รับการออกแบบมาเพื่อการชลประทานในพื้นที่เกษตรกรรม ระบบสปริงเกอร์ การชลประทานในเรือนกระจก และอื่นๆ การใช้น้ำประปาเพื่อการเกษตร

3. ต้องมีข้อมูลอะไรบ้างก่อนสั่งซื้อ?

ลูกค้าควรจัดเตรียม:
• อัตราการไหลที่ต้องการ
• หัวปั้ม
• ความลึกดี
• เส้นผ่านศูนย์กลางหลุม
• ข้อมูลแหล่งน้ำ
• ข้อกำหนดด้านแหล่งจ่ายไฟ

4. AOTE สามารถปรับแต่งปั๊มได้หรือไม่?

ใช่. ปั๊ม AOTE สามารถปรับแต่งพารามิเตอร์ของปั๊ม รวมถึงอัตราการไหล หัว กำลังมอเตอร์ แรงดันไฟฟ้า และวัสดุตามนั้น ข้อกำหนดของโครงการ

5. ปั๊มจุ่มน้ำลึกเพื่อการชลประทานนี้สามารถทำงานลึกได้แค่ไหน?

ความลึกในการติดตั้งที่อนุญาตนั้นขึ้นอยู่กับรุ่นและสภาพการใช้งานที่เลือก โมเดลหัวสูงสามารถทำได้ ยกหัวได้สูงถึง 900 เมตร

6. ปั๊มจุ่มใต้น้ำลึกต้องการการบำรุงรักษาอะไรบ้าง?

แนะนำให้ตรวจสอบความต้านทานของฉนวน สภาพสายเคเบิล กระแสไฟในการทำงาน และน้ำที่ส่งออกเป็นประจำ ประสิทธิภาพที่มั่นคง

ทำไมต้องทำงานกับ AOTE PUMP

AOTE มีความเชี่ยวชาญในการผลิตปั๊มมาหลายปี โดยจัดหาปั๊มจุ่มบ่อน้ำลึกสำหรับ การใช้งานทางการเกษตร อุตสาหกรรม และเทศบาล ด้วยความสามารถด้านวิศวกรรมที่มีประสบการณ์และการผลิตที่ยืดหยุ่น กระบวนการต่างๆ เราสนับสนุนรุ่นมาตรฐานตลอดจนโซลูชันปั๊มที่ปรับแต่งเองสำหรับโครงการประปาต่างๆ
