มาตรฐาน API MLE เป็นสายเคเบิลหุ้มเกราะชนิดแบนพิเศษที่ออกแบบมาสำหรับไซต์บ่อน้ำมันบนบกและการสนับสนุนนอกชายฝั่ง แพลตฟอร์ม มีโครงสร้างแบนหลายแกนขนานกัน และติดตั้งเทปเหล็กประสานสังกะสี เกราะ (ความหนา 0.3 มม., ทับซ้อนกัน ≥90%), ต้านทานแรงกระแทก, การกระแทก และความเสียหายจากสัตว์ฟันแทะได้อย่างมีประสิทธิภาพระหว่างสนาม การดำเนินงาน
เมื่อเปรียบเทียบกับสายเคเบิลหุ้มเกราะทรงกลมแบบดั้งเดิม รูปร่างที่แบนและกะทัดรัดช่วยประหยัดพื้นที่สายเคเบิลได้ ≥30%—โดยเฉพาะอย่างยิ่ง เหมาะสำหรับระยะห่างของอุปกรณ์ที่แคบถึง 15 มม. และร่องสายเคเบิลตื้นที่มีพื้นที่จำกัด ตัวนำคือ ทำจากลวดทองแดงตีเกลียวอ่อนกระป๋อง และฉนวนเป็นโพลีเอทิลีนแบบ cross-linked XLPE ทนน้ำมัน ตรงตามมาตรฐาน ASTM D471
ผลิตภัณฑ์ทั้งหมดได้รับการตรวจสอบอย่างเข้มงวดตามกระบวนการทั้งหมดตามข้อกำหนด API คลังสินค้าของเรามีสต็อกสินค้า กว่า 5,000 เมตรเพื่อรองรับความต้องการใช้งานฉุกเฉินในการขุดเจาะและการแตกหัก
| รายการ | ข้อมูลจำเพาะ |

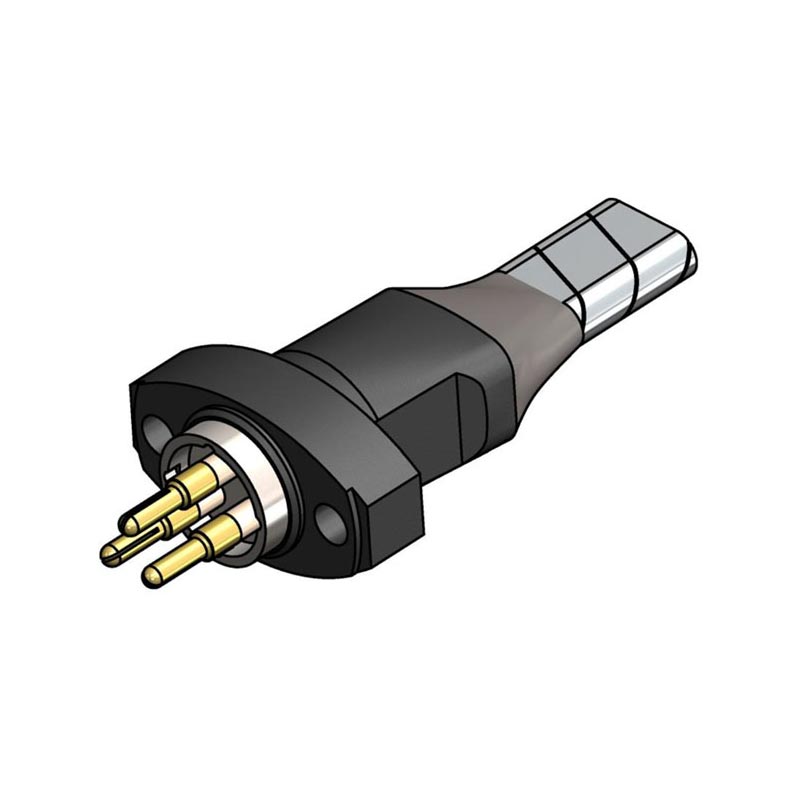

| ชื่อสินค้า | สายเคเบิลหุ้มเกราะขนาดเล็ก MLE มาตรฐาน API API |
| ประเภทสายเคเบิล | สายเคเบิลหุ้มเกราะขนาดเล็กแบบแบน |
| ฉนวนกันความร้อน | XLPE ทนน้ำมัน |
| เกราะ | เทปเหล็กอินเตอร์ล็อคชุบสังกะสี |
| การกำหนดค่าหลัก | ปรับแต่งได้ (มีให้เลือก 2–12 คอร์) |
| ขนาดตัวนำ | ปรับแต่งตามความต้องการของโครงการ |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | ปรับแต่งตามการใช้งาน |
| รัศมีการดัดขั้นต่ำ | ขึ้นอยู่กับโครงสร้างของสายเคเบิล |
| การติดตั้ง | การใช้งานแบบคงที่หรือต่อเนื่อง |
| ความต้านทานเปลวไฟ | ใช้ได้ตามคำขอ |
| ทนต่อสารเคมี | น้ำมัน โคลน น้ำเกลือ น้ำมันเจาะ น้ำมันไฮดรอลิก |
| ต้านทานรังสียูวี | ใช่ |
| OEM และ ODM | รองรับ |
ใช้ตัวนำทองแดงอ่อนชุบดีบุกที่มีความบริสุทธิ์สูงพร้อมโครงสร้างเกลียวละเอียดที่รองรับ ≥10 ล้านรอบการดัดงอ (ทดสอบตามมาตรฐาน ISO 1456 รัศมีการดัดงอ 8 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล)
ชั้นฉนวนโพลีเอทิลีนเชื่อมขวาง XLPE ทนน้ำมัน (ตามมาตรฐาน ASTM D471 สามารถแช่ใน น้ำมันดิบ น้ำเกลือ และของเหลวที่แตกหักเป็นเวลานาน) จะช่วยปกป้องแต่ละแกน
สายเคเบิลมีโครงสร้างป้องกันสองชั้น:
ชั้นแรก: เกราะเทปเหล็กประสานสังกะสี
ชั้นที่สอง: เปลือกนอกทนต่อการขัดถู
เวิร์กช็อปการผลิตของเรามีการติดตั้งสายเคเบิลแบบแบนอัตโนมัติและสายการผลิตเกราะที่เชื่อมต่อกัน การวัดเส้นผ่านศูนย์กลางของเลเซอร์และการตรวจจับประกายไฟแบบเรียลไทม์จะดำเนินการในแต่ละขั้นตอนการผลิต ผลิตภัณฑ์สำเร็จรูปแต่ละชุดจะต้องผ่านจุดตรวจบังคับ 12 จุดก่อนออกจากโรงงาน
API Standard MLE ซึ่งตรวจสอบโดยห้องปฏิบัติการบุคคลที่สาม มีข้อดีด้านประสิทธิภาพหลัก 5 ประการดังต่อไปนี้:
1. โครงสร้างแบบเรียบประหยัดพื้นที่ – ด้วยอัตราส่วนกว้างยาวสูงสุด 5:1 การออกแบบแบบเรียบช่วยประหยัดพื้นที่ในการติดตั้ง ≥30% เมื่อเทียบกับสายเคเบิลแบบกลมที่มีหน้าตัดตัวนำเดียวกัน ทำให้สามารถติดตั้งในช่องว่างของอุปกรณ์ที่แคบเพียง 15 มม.
2. การป้องกันทางกลที่เหนือกว่า – เกราะเทปเหล็กที่เชื่อมต่อกันตามมาตรฐาน API ป้องกันการกระแทก การกระแทก และความเสียหายจากสัตว์ฟันแทะได้อย่างมีประสิทธิภาพ
3. ยืดอายุการดัดงอ – การผสมผสานระหว่างตัวนำทองแดงเคลือบดีบุกเกลียวละเอียดและปลอกที่ยืดหยุ่น รองรับรอบการดัดงอ ≥10 ล้านรอบที่รัศมีการดัดงอ 8 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล ตรวจสอบโดยการทดสอบความล้าจากการดัดงอ ISO 1456
4. ความต้านทานต่อสารเคมีและการกัดกร่อน – ฉนวนและปลอก XLPE ผ่านการทดสอบการแช่อย่างต่อเนื่องเป็นเวลา 72 ชั่วโมง
5. การป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้า - ชั้นเกราะแถบเหล็กให้ประสิทธิภาพการป้องกันแม่เหล็กไฟฟ้า ≥85% ปรับให้เข้ากับสภาพแวดล้อมแม่เหล็กไฟฟ้าที่ซับซ้อนของแหล่งน้ำมัน
API Standard MLE ได้รับการปรับใช้กับการดำเนินงานด้านน้ำมันและก๊าซที่หลากหลาย ซึ่งรวมถึง:
| แอปพลิเคชัน | การกำหนดค่าทั่วไป | ข้อกำหนดที่สำคัญ |
| เข้าสู่ระบบลากโซ่ลากรถเข็น | 4×2.5 มม.² + สัญญาณ | อายุการใช้งานยืดหยุ่นสูง ป้องกัน EMI |
| การควบคุมอัตโนมัติของหลุมผลิต | 8-12×1.0ตร.มม | พื้นที่แคบ ทนน้ำมัน |
| การขุดร่องลึกตื้น | 4-6×2.5มม.² | ต้านทานการบด ป้องกันหนู |
| การควบคุมเสริมนอกชายฝั่ง | 4-12×1.5มม.² | ความต้านทานการกัดกร่อนของสเปรย์เกลือ |
| เส้นเคลื่อนย้ายหน่วยแตกหัก | 3×4มม.² + 2×2.5 มม.² | ทนต่อการเสียดสี ขดบ่อย |
| เครื่องมือวัดและสายสัญญาณ | 4-8×0.75ตร.มม | สัญญาณเสถียร ความจุต่ำ |
ผลิตภายใต้ระบบการจัดการคุณภาพที่เข้มงวด ตรงตามมาตรฐานต่อไปนี้:
1.ข้อมูลจำเพาะ API 7-2
2.API ไตรมาสที่ 1
3.มาตรฐาน ISO 9001:2015
4.IEC 60092
โรงงานของเราผ่านการตรวจสอบประจำปีโดยหน่วยงานตรวจสอบภายนอก รายงานการทดสอบ SGS และการตรวจสอบโรงงาน สามารถจัดเตรียมใบรับรองสำหรับผลิตภัณฑ์แต่ละชุดได้ตามคำขอ ทั้งกระบวนการตั้งแต่วัตถุดิบ (ทองแดง แท่ง) จนถึงสายเคเบิลที่เสร็จแล้วสามารถตรวจสอบย้อนกลับได้
| ทำไมถึงเลือกพวกเรา | หลักฐาน |
| ผู้ผลิตที่ได้รับการรับรอง API | ได้รับการรับรอง API Spec 7-2 และ API Q1 การตรวจสอบโดยบุคคลที่สามประจำปีทำให้มั่นใจได้ว่ามีการปฏิบัติตามข้อกำหนดอย่างต่อเนื่อง |
| ประสบการณ์ที่ได้รับการพิสูจน์ภาคสนาม | จัดหาให้กับโครงการบ่อน้ำมันมากกว่า 15 โครงการทั่วประเทศจีน ตะวันออกกลาง และเอเชียตะวันออกเฉียงใต้ตั้งแต่ปี 2020 Zero การเรียกร้องความรับผิดต่อผลิตภัณฑ์จนถึงปัจจุบัน |
| การควบคุมคุณภาพอย่างเข้มงวด | จุดตรวจสอบบังคับ 12 จุดต่อชุด รายงานผลการทดสอบ SGS และใบรับรองโรงงานที่ให้มาด้วย ทุกการจัดส่ง |
| ความสามารถในการจัดหาที่ยืดหยุ่น | สินค้าคงคลังมากกว่า 5,000 ล้านรายการ + สายการผลิต API MLE เฉพาะ 3 สาย = อุปทานที่มั่นคงสำหรับการประมูลขนาดใหญ่ |
| การสนับสนุนด้านเทคนิคแบบหนึ่งจังหวะ | รวมการจับคู่พารามิเตอร์ก่อนการขาย คำแนะนำในการติดตั้ง และการวิเคราะห์ความล้มเหลวหลังการขาย โดยตรง มีบริการช่วยเหลือวิศวกรโรงงานผ่านวิดีโอคอล |
ใช้เป็นหลักในระบบการบันทึกบ่อน้ำมัน อุปกรณ์ควบคุมหลุมผลิต หน่วยสายไฟ วงจรเครื่องมือวัด และการใช้งานอื่นๆ ที่ต้องใช้สายแพขนาดกะทัดรัดที่มีการป้องกันทางกล มันคือ เหมาะอย่างยิ่งสำหรับการติดตั้งที่มีพื้นที่จำกัดและการเคลื่อนย้ายสายเคเบิลบ่อยครั้ง
ผลิตภัณฑ์ของเราแตกต่างจากสายเคเบิลแบบแบนทั่วไป ผลิตภัณฑ์ของเรามีเกราะเหล็กเคลือบสังกะสีและกันน้ำมัน เสื้อชั้นนอกเพื่อเพิ่มการป้องกันต่อการบด การเสียดสี การกระแทก และสภาพแวดล้อมบ่อน้ำมันที่รุนแรง มัน การก่อสร้างได้รับการออกแบบมาสำหรับการใช้งานในอุตสาหกรรมที่มีความต้องการสูงซึ่งความน่าเชื่อถือในระยะยาวเป็นสิ่งสำคัญ
ใช่. สายเคเบิลใช้ตัวนำทองแดงตีเกลียวเคลือบดีบุกคลาส 5 ที่ยืดหยุ่นและโครงสร้างแบนเสริมแรง เหมาะสำหรับการใช้งานที่เกี่ยวข้องกับการดัดงอซ้ำๆ ม้วนสายเคเบิล โซ่ลาก และอุปกรณ์เคลื่อนที่ในบ่อน้ำมัน
ใช่. สายเคเบิลได้รับการออกแบบสำหรับการติดตั้งทั้งบนบกและนอกชายฝั่ง เสื้อแจ็คเก็ตให้ความเป็นเลิศ ความต้านทานต่อน้ำมัน ความชื้น การสัมผัสรังสียูวี ของเหลวเจาะ และสารเคมีอุตสาหกรรมทั่วไป ทำให้มั่นใจได้ในความน่าเชื่อถือ ประสิทธิภาพในสภาพแวดล้อมที่รุนแรง
เรานำเสนอขนาดตัวนำที่กำหนดเอง หมายเลขแกน และขนาดสายเคเบิลตามความต้องการของโครงการ ของเรา ทีมวิศวกรสามารถแนะนำการกำหนดค่าที่เหมาะสมที่สุดตามแรงดัน กระแส การติดตั้ง เงื่อนไขและข้อกำหนดการสมัคร
ใช่. มีบริการ OEM และบริการการผลิตแบบกำหนดเอง รวมถึงขนาดตัวนำ จำนวนแกน ฉนวน วัสดุ ประเภทเกราะ วัสดุแจ็คเก็ตด้านนอก ความยาวสายเคเบิล สี และการระบุเฉพาะของลูกค้า
สายเคเบิลแต่ละเส้นผ่านการตรวจสอบคุณภาพอย่างครอบคลุมก่อนส่งมอบ การทดสอบทั่วไปได้แก่ ความต้านทานของตัวนำ ความต้านทานของฉนวน, การทดสอบความทนทานต่อไฟฟ้าแรงสูง, การตรวจสอบขนาด, การตรวจสอบความสมบูรณ์ของเกราะ, การดัดงอ การประเมินประสิทธิภาพและการตรวจสอบคุณภาพของภาพ
